для чего нужен конденсатор в комплекте с сенсорным выключателем
Конденсатор к сенсорному выключателю
Популярные материалы
Today’s:
Сенсорный выключатель sesoo подключение. Инструкция по эксплуатации сенсорных выключателей.
Производитель не несет ответственности за любой ущерб, причиненный в следствии вашей собственной неправильной эксплуатации. Гарантия производителя будет применяться только тогда, когда установлено квалифицированным электриком.
1. Подключение выключателя должно происходить при выключенном электричестве.
2. Проводка должна быть сделана строго по правилам электромонтажа.
3. Выключатель монтируется в подрозетник европейского стандарта. Диаметр 65-68 мм и глубина 65мм
4. Нельзя подавать электричество и прикасаться в электронным деталям без установленной стеклянной панели.
Нюансы сенсорных переключателей света.
Сенсорный выключатель для светодиодной ленты: 4 схемы для 8 зон
О конструкции светодиодной ленты с сенсорным выключателем: плюсы, минусы. Собираем светодиодную ленту с сенсорным выключателем собственноручно. 5 нужных для понимания вопросов. + ТЕСТ для самопроверки
ТЕСТ:4 вопроса для проверки знанийС чего формируется сборка?
Подходящий тип кнопки для выключателя?
Для чего нужен пластиковый профиль?
Б. Удобство монтажа.
В. Сохранность системы.
Схемы подключения сенсорных выключателей livolo. Монтаж
Установка выключателей Livolo такая же, как и обычных клавишных выключателей?
Установка сенсорных выключателей не отличается от установки клавишных выключателей.
Сенсорные выключатели Livolo серии VL-C7XX устанавливаются в стандартную круглую монтажную коробку минимальной глубиной 50 мм.
Для подключения нужен только фазовый провод, нулевой – не требуется.
К монтажной коробке механизм крепится винтами, «распорных лапок» нет.
Панель устанавливается на обесточенный выключатель в соответствии с технологическими отверстиями в пластиковой рамке на стеклянной панели.
Нужно ли переделывать проводку для сенсорных выключателей Livolo?
Как поставить сенсорный выключатель. Проходной одно сенсорный выключатель Livolo
Внимание! Функция проходного переключателя начинает работать только после синхронизации с таким же переключателем.
Как правильно подключить сенсорный выключатель. Умный сенсорный выключатель Girer Wi-Fi без нулевой линии: автоматизация Smart Home
Сегодня у нас пойдет речь об автоматизации освещения. Для этого есть масса вариантов, я же остановился на замене выключателей. Очень мне приглянулись вот такие выключателе с сенсорными кнопками. Основным аргументов в выборе послужил симпатичный внешний вид, но самым главным было отсутствие нулевой линии. В моих выключателях ее нет, поэтому при установке могут быть нюансы. Получится управлять выключателем со смартфона – главная интрига для меня.
Умный сенсорный выключатель Girer — УЗНАТЬ ЦЕНУ
Прямоугольная версия выключателя Girer — УЗНАТЬ ЦЕНУ
Поставляется выключатель в простой картонной коробке. На задней части должны быть отметки о цвете, протоколе работы и количестве кнопочек на передней панели.
Как подключить сенсорный выключатель к светодиодной ленте. Виды переключателей с чувствительным элементом
LED подсветка отличается от остальных ламп низкой потребляемой мощностью (до 24 V), поэтому ряды диодов соединены с сетью через блок питания. Выбор последнего должен осуществляться с запасом мощности 15–20%. Переключатель находится между ними.
Ленты с одинарными одноцветными кристаллами обходятся обычной кнопкой. В комплекте с цветными LED рядами используются RBG контроллеры. Сенсорный выключатель для светодиодной ленты не предполагает механического усилия для замыкания цепи и имеет ряд преимуществ:
Модернизируем сенсорный выключатель LIVOLO для умного дома. Выводим нулевой провод, для нормального питания.
Увлёкся я значит во время ремонта автоматизацией жилища и купил в квартиру сенсорные ZigBee выключатели Livolo C701Z но нижесказанное справедливо для всей линейки выключателей с версией платы D0 С700x-1
Схема их включения адаптирована к старой электропроводке где в распайке выключателя отсутствует нулевой проводник. У меня же разводка электрики новая и ноль к выключателям я предусмотрел на всякий случай. Тем не менее сначала я пробовал использовать эти выключатели как и положено «фаза пришла, фаза ушла». Однако столкнулся с целым рядом сложностей.
Проблема первая. Данные выключатели плохо работают на слабую нагрузку. А все мои светодиодные люстры и гирлянда светодиодных светильников в коридоре (6шт) отказались нормально включаться. Точнее она включались и сразу гасли, а если и случалось, что не гасли то могли выключиться позже или вообще включиться среди ночи. Данная проблема в принципе была решена установкой в параллель нагрузке конденсаторов. Из минусом можно сказать о том что увеличилась реактивная составляющая тока в сети, а это не очень хорошо.
Вот как оно работало без конденсаторов:
Проблема вторая. Люстры:
Мои светодиодные люстры имеют собственный драйвер управления и с пульта можно менять яркость и цветовую температуру. С обычным выключателем эти люстры работали идеально. А вот с LIVIOLO возникли проблемы. Через какое то, совершенно хаотичное, время драйвер люстры похоже зависал от протекающего через него тока в выключенном состоянии. Получалось так, что входишь в комнату, дотрагиваешься до выключателя, он щёлкает, а люстра не включается. Я сначала даже думал, что проблема в выключателе и он как то не правильно включается. Повесил в параллель люстре светодиодную лампочку. И вот она включается, а люстра нет. при этом если снять питание автоматом буквально на пару секунд, то люстра начинала нормально функционировать какое то время. И вот эту проблему уже было не решить конденсаторами…
В итоге решил переделать все свои выключатели.
Первым делом нашел схему данного выключателя. livolo.kiev.ua/a335588-pr…shema-vyklyuchatelya.html
Убрал всё лишнее и внеся некоторые изменения в схему решил пробовать:
После того как выключатель переделан, можно повысить яркость свечения сенсорной кнопки, а то в стоке она вообще никакая. Сказывается экономия энергии на переходных режимах. Кстати реле некое подобие поляризованного. У него две обмотки на одну контактную группу. Одна обмотка замыкает группу, вторая размыкает. При этом постоянно обмотки реле не работают и не удерживают контактную группу. А то видел записи в интернете, дескать не хватает напряжения для удержания контактной группы обмоткой. Это в общем не верно.
Подводя итог можно сказать, что люстры теперь работают как положено, в выключенном состоянии фаза с нагрузки снимается на все 100%, конденсаторы в параллель нагрузке больше не нужны и в темноте выключатели видно намного лучше.
Нюансы сенсорных переключателей света
Привет, Пикабу! С недавнего времени работаю электромонтажником, и хочу поделиться случаем с этой самой работы. Возможно, кому-то будет полезно.
Значит, ситуация. Загородный дом, ремонт уже сделан, осталось занести мебель и можно въезжать. Однако, незадача, не работают сенсорные переходные выключатели света Livolo (как на фото из интернета):
Выясняем входные данные. Черновую проводку исполнял неизвестный иногородний ноунейм и сейчас не берёт трубку. Проекта так в глаза и не увидели, есть только инструкция к выключателю на английском и небольшое пояснение на русском. Приехали в первый день, что-то потыкались, попрозванивали, но ни капли жизни в китайскую технику так и не вдохнули. На следующий день бригадир доверяет эту задачу мне и сажает разбираться. Начинаю расследование.
Итак, что я знаю о проходных выключателях и чем они отличаются от обычных? Если обычный выключатель расцепляет фазный провод, то проходной даёт току как бы два пути на выбор. Поэтому к нему идут три провода: фазный и два обратно в скрутку, на другой переключатель. Ко второму приходят два этих провода и фазный, который уходит на светильник. Главное, что я усвоил из этого знания: выключатели цепляются последовательно. Окей, рисуем под это дело технологичную монтажную карту кабелей, основанную на физическом расположении частей в пространстве:
Получилась вот такая картина:
Вот она, опять же из интернета:
Разъёмы справа налево:
Земля (в него даже болт не был вставлен, так что без неё)
Что нам пытается сказать эта схема? А то, что если ты хочешь управлять светом из разных частей комнаты, то цепляй-ка ты нас, братан, параллельно. А ещё один проводок кинь, чтобы мы общались друг с другом. Сопрягались, что называется.
Интересно, давай пофантазируем какими должны быть скрутки в коробке в таком случае и сможем ли мы объегорить схему существующую.
Итак, что у нас тут. Ноль и земля идут сразу на светильник, три фазных провода скручиваются в единое целое, жёлто-зелёный провод до переключателя используем как фазный и кидаем на светильник (2б-3з), синий используем для соединения переключателей (com). В таком случае у нас получилась бы корректная схема, прям как производитель завещал. Но так как вскрывать новенькие стены, искать коробку и восстанавливать заводскую корректность было бы решением, мягко говоря, непрофессиональным, пришлось импровизировать.
Сопоставив скрутки и пораскинув мозгами решение пришло: использовать жёлто-зелёный провод как фазный и технологично вкрутить его в пару к белому фазному на фазном переключателе.
Что ж, приезжаем на объект, прозваниваем провода и, да, предыдущий электрик всё сделал правильно. Воплощаем задумку, сопряжаем переключатели и проблема решена.
С этими выключателями был ещё один момент: некоторые светильники беспорядочно мигали. Оказалось, что это были модели выключателей с функцией дистанционного управления и проблема устраняется сопряжением с пультом.
Прошу прощения за непростительную вырвиглазность высокотехнологичных схем расположения. Фоткал на тапок при плохом свете и докручивал в редакторе вк.
Эта история приоткрыла для меня мир ремонта. Я в очередной раз узрел, как далеки друг от друга проектировщики и исполнители. Даже в стильном и классном доме.

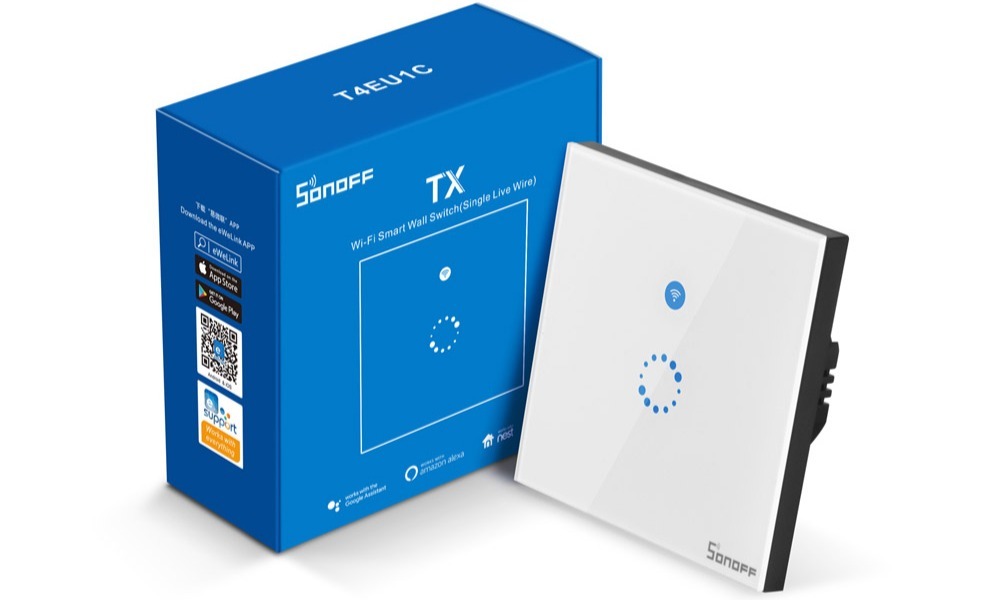

Новый сенсорный выключатель от Sonoff, который работает без нуля!
Не так давно анонсировался, а теперь и поступил в продажу выключатель от всем известной компании Sonoff.
Полные характеристики устройства:
Уверены, что не конденсатор? Просто для выключателей без нулевой линии подобных необходимо конденсатор включать, что ниже указали. Логично было бы вкладывать их в комплект, чем некий «балласт», который может быть и не нужен.
Конденсатор бы не добавил потребление, т.к. это реактивная нагрузка, а бытовые счётчики её не учитывают.
Стоило бы добавить чуть больше технических деталей. Можно ли прошить? Как работает без нуля? Конденсатор параллельно нагрузке вешать?
Дык он только поступил в продажу.) откуда бы знать.
Ну по твоей ссылке есть вся техническая информация
И да, конденсатор (хотя, я не уверен, что это конденсатор) ставится параллельно нагрузке. Если у вас, например точечные светильники, то выключатель вам не подходит.
Вот схема с офсайта:
Спасибо, добавлю.) ну насчёт прошивки пока непонятно да.
Это не конденсатор, это электронная схема. У меня подобное от Livolo.
Электроники на той схеме скорее всего нет. Конденсатор да резистор.
фото ввело в заблуждение, вероятно это от другого устройства. К моему выключателю идет такая приблуда (конденсаторы).
Извиняюсь что под топовым сообщением( думал в конец ветки добавится)
См фото добавил. Кондер и резистор это тупое решение.
Транзистор уже не пассивный компонент.это динамическая нагрузка.
Я не уверен насчёт транзисторов, плохо видно маркировки на фото. В любом случае, там какая-то простейшая схема коммутации тех же резисторов и конденсаторов
Неплохо. А я vhome на wifi перевел. А тут вон готовое решение.
Интересно, а глюк с автосрабатыванием исправили?
У меня периодически ночью Т1 2ой версии включает свет. При чем я никаких улучшений сенсора не делал, все по дефолту. Глюк именно ночью происходит. Днем за полгода разово только замечал.
И с играми китайцев через бэкдор это никак не связано ибо прошивка там сразу неродная была зашита ;))) Прочие устройства без сенсорных кнопок так не ведут себя.
Как подключить сенсорный выключатель света с алиэкспресс
Виды сенсорных выключателей
Существует много разновидностей сенсорных выключателей. Подробней о каждом:
На каждом из данных видов сенсорных выключателей можно установить диммер. Он позволяет регулировать интенсивность освещения в помещении, что тоже экономит электроэнергию.
Как подключить сенсорный выключатель света?
Подключение изделия начинается с выбора места монтажа. Но в основном прибор ставят на том же месте, где находился старый клавишный выключатель. Главное требование – это удобство и электробезопасность, которые должны с особой тщательностью обеспечиваться во влажных помещениях – ванных комнатах, на кухне, в туалете. Для современных систем с гальванической развязкой датчика от домашней сети влажность уже не помеха. Но лучше подстраховаться, соблюдая меры безопасности.
Для сенсорного выключателя света с пультом дистанционного управления место установки вообще не имеет значения. В этом случае следует учитывать такой момент – инфракрасный управляющий сигнал должен быть на прямой видимости с датчиком приемника коммутатора. Его закрытие любым предметом приведет к неустойчивой работе системы «включение – выключение».
Установка сенсорного выключателя света
Сам процесс монтажа не является сложной задачей. Устройства снабжены передней панелью. Перед тем, как установить сенсорный выключатель света, её нужно снять. Деталь управления с коммутатором фиксируется в обычном подрозетнике, скрытом в капитальной или гипсокартонной стене. Провода подсоединяются к соответствующим клеммам и плотно зажимаются для надежного контакта, чтобы не допустить их нагрева. Заканчивается монтаж надеванием электрохромной панели.
Заметка! При установке конструкции недопустимо увеличивать мощность потребителей больше, чем предписано в инструкции выключателя. Это же касается и напряжения питания. Если устройство рассчитано на коммутирование от 12 В, то подключение сенсорного выключателя света к домашней сети в 220 В может привести к возгоранию. Также и наоборот – сетевой прибор не будет работать от постоянного источника тока.
Устройство автоматического выключателя
Сенсорный выключатель состоит из трех главных частей. Его строение не зависит от его вида. Первая часть — это декоративная лицевая пластина. Она реагирует на прикосновение, приближение пальцев.
Вторая часть — это датчик, вид которого зависит от вида выключателя. Он отвечает за передачу информации от лицевой пластины, которая принимает сигнал, к третей части.Третья коммутационная часть. Она преобразует сигнал в электрический.
Доработка выключателей Livolo для работы с малой нагрузкой
Еще о выключателях Ливоло. Сенсорные радиоуправляемые выключатели Ливоло замечательны всем (ими можно прямо заменить обычный выключатель, они не требуют третьего провода, малым собственным потреблением, наличием радиоуправления, широким ассортиментом), кроме одного – плохо или совсем не работают с малой нагрузкой типа экономичных светодиодных ламп (менее 15 ватт) и с устройствами плавного зажигания ламп накаливания.
Об этом прямо написано в спецификации выключателей. Ливоло предлагает дополнительный блочок для устранения проблемы (VL-PJ01). Казалось бы все хорошо, но дополнительный блок стоит денег и будучи подключенным параллельно осветительному прибору очевидно кушает дополнительное электричество. Уменьшая этим экономию от применения светодиодного устройства и уменьшая надежность работы системы. По сути, дополнительная емкость создает дополнительную мощность потребления, хотя и реактивную. Я этот дополнительный блочок в руках не держал, но полагаю, что внутри него установлен конденсатор типа Х2 емкостью 470 или 680 нанофарад. Почему типа Х2? Надо, чтобы система была защишена от случайного пробоя этой емкости, а конденсаторы типа Х2 как раз сделаны так, чтобы самовосстанавливаться после пробоя. Минусом такого решения являются появление дополнительной реактивной составляющей в потреблении лампы, наличие дополнительного элемента в высоковольтной цепи и очевидные неудобства установки дополнительного элемента где-то в светильнике. У меня например в ванной и туалете стоят светодиодные лампы мощностью 8 ватт и патроны вмурованы в стену. Единственное неразрушающее решение – использование переходников с контактными гнездами. В качестве основы я использовал купленные в Лерое переходники по 22 р. К сожалению качество их было совершенно неудволетворительным, металл ввертной части напоминал фольгу и вел себя соответственно – при вворачивании деформировался. Я использовал ввертную часть от обычной еще советской лампы накаливания. Разбил ее, очистил от стекла и пайкой и термоклеем собрал в единую конструкцию:
Решение вполне работоспособно, но имеет очевидные минусы, перечислю их еще раз: — наличие конденсатора в цепи приводит к появлению реактивного тока — внешний вид конструкции странен…
Поэтому я задумался, а что собственно мешает выключателю коммутировать малые нагрузки? Я исследовал схему, снятую и выложенную товарищем mChel(https://we.easyelectronics.ru/Shematech/preparirovanie-sensornogo-vyklyuchatelya-livolo.html). Позволю себе положить копию этой схемы тут:
Я собрал тестовый стенд и понаблюдал за поведением выключателя с малой нагрузкой. Выключатель с малой нагрузкой при попытке включить свет щелкает и почти тут же отпускает реле. Если выключатель двухлинейный (т.е. может коммутировать две нагрузки), то при включении штатной нагрузки сначала и малой потом – будет работать совершенно нормально. Если включить большую нагрузку, потом малую и выключить большую – малая останется работать. Т.е. собственно схема питания реле вполне может обеспечивать реле нормальным питанием во включенном состоянии. Эта часть на схеме mChel выделена зеленым. Реле не хватает питания в переходном режиме – когда пришла команда на включение реле, оно замкнулось, схема выключателя должна перейти на питание от зеленой части, но пока нагрузка не заработала (светодиодная лампа включается с заметным запаздыванием, имхо около 400 мс, блок плавного зажигания ламп накаливания имеет задержку около 2000 мс) – реле должно питаться энергией, запасенной в конденсаторе С6 (330 мкф на 25 вольт). Этой энергии очевидно не хватает.
ВНИМАНИЕ! Схема выключателя имеет гальванический контакт с сетью 220 вольт. Все работы со схемой выключателя можно производить только при полном обесточивании схемы – т.е. оба провода от сети должны быть отключены. Несоблюдение правил техники безопасности может повредить вашему здоровью.
Первое решение – поставить в параллель этому конденсатору емкость побольше, я применил 1000 мкф на 35 вольт. Эффект любопытный — система не включается вовсе. Синий светодиод разгорается, но и только – на касание сенсора реакции нет, реле не срабатывает. Отключив питание тестовой схемы на короткий интервал можно иногда добиться включения системы и далее она нормально работает. А иногда начинает мигать синим светодиодом, циклически повторяя какую-то фразу. Я сделал вывод, что не стартует микропроцессор. Изучение мануала по процессору Microchip 16F690 подтвердило мое предположение – система Power on Reset нормально стартует систему при скорости нарастания напряжения питания не менее указанной в табл 17.1
Таким образом, имеем два граничных значения – при емкости фильтра по питанию в 330 мкф энергии мало, а при 1330 (330+1000) мкф – скорость нарастания напряжения питания мала и процессор не стартует. Рядом последовательных приближений я определил, что для выключателя, коммутирующего светодиодную лампу мощностью 8 ватт достаточно емкости в 220 мкф дополнительно. А для коммутации ламп накаливания с замедлителем старта потребовалось поставить дополнительно емкость в 680 мкф.
Мне повезло и решение нашлось — и емкости достаточно для питания реле пока нагрузка выходит на рабочий режим и скорость нарастания напряжения питания достаточна для запуска процессора. Если бы не повезло — то следующей идеей стала бы установка динистора на малое напряжение на входе LDO стабилизатора U1. Думаю, динистора на 8-10 вольт было бы достаточно. Динистор — это прибор, который резко включается, когда напряжение на выводах станосится более порогового и далее остается во включенном состоянии, пока ток через него не станет менее тока удержания.
Дополнительный конденсатор я установил внутри выключателя между платами.
Там вполне достаточно места и требуется минимальный демонтаж для доработки – надо снять стеклянную пластину и вытащить верхнюю плату. Далее припаиваем дополнительный конденсатор, тщательно осматриваем место монтажа, убеждаемся, что пайка сделана чисто, соплей на соседние элементы нет, собираем все в обратной последовательности:
После установки дополнительной емкости после подачи питания в первый раз выключатель начинает реагировать на сенсоры с заметным запаздыванием – примерно 40-60 секунд. Нормальной работе это не мешает, поскольку происходит только после подачи питания один раз. Видимо программа в процессоре меряет напряжение питания и выходит на штатную работу только после выхода питания в норму. Дополнительный конденсатор я обернул несколькими слоями черной изоленты, к выводам припаяны короткие провода МГТФ, дополнительно защищенные термоусадкой соответствующего цвета (синий минус, красный плюс). На плате Ливоло выводы конденсатора С6 расположены так: внизу плюс, вверху минус.
Если ставить дополнительный конденсатор до монтажа в коробку, то простор для размещения емкости гораздо больше. В однолинейном выключателя можно разместить дополнительный конденсатор на месте отсутствующего второго реле.
Можно заменить конденсатор на плате на бОльший (он будет длиннее) и проделать отверстие в черном пластиковом корпусе, в обычной установочной коробке достаточно места. В принципе, есть место и между корпусом выключателя и электроустановочной коробкой.
И в заключение напоминаю – эта схема имеет гальванический контакт с элетросетью 220 вольт. Все изменения, сборку, разборку проводите всегда с полным отключением от электросети.
