Пневмогайковерт — это сила

Всем привет! Как уже понятно речь пойдет про одну мужскую игрушку, которая нужна далеко не всем мужикам, но тем кому все-таки нужна, жизнь облегчает конкретно.
Ох и долго я ее ждал (весь слюнями изошелся))), заказ сделал в апреле, а получил только в августе. Почему? Да просто скидки были в Москве на одном сайте, ну вот я и попросил родственников купить, перечислил деньги, а вот с передачей ко мне в Беларусь незаладилось, ну и приехал мой гайковерт только вместе с Москвичами (они к нам на отдых каждое лето наведываются) в августе. А сколько раз я его вспоминал когда крутил колеса, подвеску и прочее, и мечтал… эээээх…

Вобщем приехало вот такое чудо в вот такой коробке

Если кто помнит, еще здесь на драйве тему создавал про эту штуку, чтоб люди помогли с фирмой и моментом определиться, вот тут про него очень хорошо отозвались, еще и ссылочку подбросили нужную, можно сказать драйв и помог сделать выбор в пользу этой фирмы, за что всем Вам еще раз спасибо!

Вот так выглядит внутри. Кажется если карман отвернуть, там должен лежать или штуцерок, или лубрикотор. аннн НЕт, блин. Нихрена там не лежит, просто форма коробки такая, чтоб гайковерт меньше шлындался туда-сюда блин.
Вот это немного из негатива. Т.е чтоб начать пользоваться нужно ехать на рынок, приобретать воздушный быстросъем под резьбу, монтировать, и только так.
К чему я веду. у москвичей шруз в мазде захрустел, я все разобрал, а ступичную открутить не смог. Уже и грел, и трубой вороток удлинял, и молотком молотил… короче день потратил на гайку, побил колено нехило (молоток на 2 кг соскочил), устал как собака. Назавтра поехали в город на рынок, купили шруз, и быстросьем. Приехали. Я кинул шланг длинный от комрессора к разобранному во дворе авто, подсоединил игрушку, нацепил головку на 32, дрррыыыыынь…и гайка у меня в руках. Сижу на траве на корточках с этой гайкой, побитым коленом, руками в ссадинах, и не знаю: с одной стороны радость, счастье, гайковерт работает просто фердипердозно, а с другой чуть не слезы наворачиваются, ГДЕ ОН БЫЛ РАНЬШЕ…Мля.
Я не жалею ни одного бакса, который заплатил на 1200 НМ.
Недавно жигуля делал (по кузову), собирал колеса, подкрылки, ууухх, красота. Раньше жопа в мыле пока гайки сорвешь, пока закрутишь, зажмешь, а теперь это просто по кайфу. Подвеску также откручивает на ура.

Немного о самом гайковерте

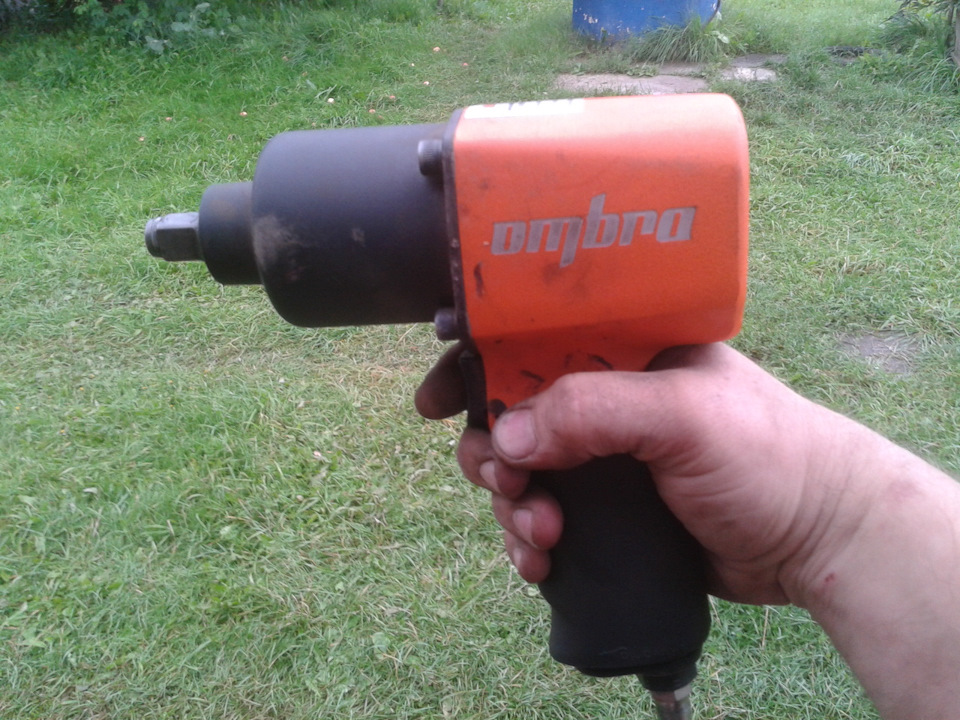

Фирма омбра, модель 11212. Под 1/2 дюйма, мах. момент 1200, рабочий до 960. Механизм удара двойной молоток, вес 2.7 кг. Работой этого агрегата я полностью доволен. На 25метровом шланге (внутр. сечением 12мм) он и открутил ту самую ступичную гайку. А вот если подкинуть его даже к 10метровому сечением 8 мм, то может даже колесный болт и не сорвать. Внутреннее сечение шланга — очень важный момент.

Из минусов, что не понравилось
1. тяжело снять головку, бывает прям не вырвать, пока еще раз не крутанешь валом.
2. поцарапался в первый день. Я конечно понимаю. что интрумент рабочий, но так хочется чтоб он еще и новенький чуть побыл))

В остальном я счастлив, с уже зажившим коленом, и прекрасным чувством уверенности, что почти любая гайка в легковом авто теперь мне по силам с минимальными затратами здоровья и нервов.
Всем хорошего настроения!

П.с Забыл еще прикол написать. Короче, когда меняли шрус на мазде, нам на рынке не тот впарили, и естественно не подошел, а гайку на нем мы уже закернили. Так вот я со злости даже забыл гайку на 32 раскернить, и гайковертом дррыыынь)))… слетела «как дети в школу».

Источник

Пневматический гайковерт: особенности инструмента.

Назначение

Пневматический ударный гайковерт – это инструмент, который предназначен для завинчивания и отвинчивания любого типа крепежа удароимпульсным методом. В ударном гайковерте серии ударов передаются от двигателя к шпинделю через ударный механизм, создавая определенный момент. Преимущество ударных гайковертов заключается в высоком соотношении мощности к весу, высокой скорости и ограниченной отдаче на оператора.
Пневматический гайковерт состоит из следующих компонентов: пневмодвигатель, ударный механизм, механизм реверса, пусковое устройство и самого корпуса. «Сердцем» гайковерта безусловно выступает пневмодвигатель в виде ротационного шестилопастного механизма – ротора. В свою очередь ударный механизм включает в себя толкатель, кулачок, кулачковую муфту, маховик с валиком, пружины, штифт и ролик. В зависимости от типа ударного механизма гайковерты могут обладать различными рабочими характеристиками.

Типы ударных механизмов

Принцип работы.

Сжатый воздух поступающий от компрессора попадает в пневмодвигатель гайковерта, при этом проходит через механизмы пуска и реверса. Ротор передает движение к маховику, находящемуся в ударной системе. При малом моменте закручивания маховик выполняет работу простой муфты. В момент достижения максимального сопротивления завинчивания происходит остановка основных рабочих элементов пневмогайковерта, однако, вращение валика продолжается, что приводит к перемещению толкателя с кулачков и включению механизма удара.
Контролировать работу инструмента позволяют специальные регуляторы, с помощью которых можно установить необходимые параметры крутящего момента, скорости завинчивания и силы затяжки.

Типы гайковертов.

Правила выбора пневматического гайковерта.

Выбор гайковерта должен зависеть от потребностей в работе. Не нужно переплачивать, покупая самую дорогую модель в надежде что будет куплено «самое лучшее». Для выбора оптимальной модели гайковерта нужно определиться с теми параметрами инструмента и предполагаемых работ которые действительно необходимы:

Рекомендуются:

Ударные головки до 10 мм. (от M1 до М5) – пневмошуруповерт;
Ударные головки от 10 до 27 мм – посадочный квадрат ½ дюйма;
Ударные головки от 27 до 46 мм – посадочный квадрат ¾ дюйма;
Ударные головки свыше 46 мм – посадочный квадрат 1 дюйм;

Для того чтобы инструмент прослужил как можно дольше необходимо соблюдать следующие правила:

Использование данных правил позволяет повысить качество и эффективность работы инструмента, исключить возникновение перебоев в работе и преждевременных поломок основных узлов гайковерта, а также продлить срок эксплуатации данного пневмооборудования.

Таким образом все эта информация должна помочь как в выборе пневмогайковерта, так и в его последующей эксплуатации.

Источник

Как выбрать пневмогайковерт

Содержание

Содержание

Пневматический гайковерт — незаменимый инструмент при работе с резьбовыми соединениями. Ему «по зубам» даже самые сложные из них — те, которые уже надежно «прихватила» коррозия. О критериях и параметрах выбора пневмогайковерта — далее в материале.

Устройство пневматического гайковерта

Пневматический гайковерт представляет собой устройство, преобразующее энергию сжатого воздуха в крутящий момент. К тому же, в процессе его работы к резьбовому соединению прилагается не только энергия вращения, но и импульсная ударная нагрузка, облегчающая откручивание при неподатливой резьбе.

Как это работает? Все довольно просто — сжатый воздух из шланга, подключенного к впускному штуцеру, попадает в рукоятку инструмента и по внутренним каналам направляется к ротору турбины. На своем пути он встречает следующие элементы:

Наличие ударно-вращательного механизма существенно увеличивает эффективность момента и снижает риск получения травм при откручивании прикипевших резьбовых соединений.

Тип пневмогайковерта

Не смотря на то, что все гайковерты устроены практически одинаково, существует несколько типов исполнения инструмента для различных сфер применения:

Пневмовинтоверт, в силу небольшого крутящего момента — единственный тип инструмента, который не предъявляет особых требований к оснастке. Она может быть любой, но обязательно должна подходить по посадочному размеру. Более «моментные» типы гайковертов требуют применения специализированных головок, изготовленных из хром-молибденового сплава (CR-MO). Для удобства их идентификации в общей массе оснастки, они, как правило, окрашиваются в черный цвет.

Ось хвостовика данного типа расположена перпендикулярно оси ротора и ударного механизма, что делает гайковерт чрезвычайно компактным. С его помощью можно легко добраться к головкам болтов и гайкам, расположенным в стесненных или ограниченных пространствах. Однако следует понимать, что плата за компактный размер — низкая величина крутящего момента в сравнении с классическими моделями.

Чрезвычайно удобен для использования в гараже или условиях небольшой автомастерской. Силовые характеристики позволяют без проблем работать с крепежом диаметром 8–12 мм.

Основные характеристики

Ниже перечислим основные характеристики пневмогайковерта, непосредственно влияющие на выбор инструмента.

Максимальный крутящий момент

Регулировка момента затяжки

Такая полезная опция есть далеко не во всех моделях. Ее наличие расширяет функциональные возможности инструмента и границы области его применения.

Реализация регулировки совершенно не похожа на узел, применяемый в шуруповертах. В пневматическом инструменте уменьшение мощности происходит за счет уменьшения количества подаваемого к ротору турбины воздуха.

Реверс

Возможность реверсивного вращения хвостовика, т. е. способность с помощью инструмента решать задачи, как по закручиванию, так и по раскручиванию резьбовых соединений, есть практически у всех моделей пневмогайковертов. Реализована она с помощью простого переключателя, расположенного на корпусе устройства. В некоторых моделях переключатель направления вращения объединяют с регулятором максимального момента.

Тип ударного механизма

Не смотря на общую схожесть конструкций и выполняемые им задачи, ударный узел имеет несколько наиболее распространенных вариаций:

Как работает пневмогайковерт и ударный механизм Twin Hummer — подробно рассказано в следующем видео.

Размер патрона

Параметр определяет тип и размер подходящей оснастки. Как правило, хвостовик имеет квадратную форму с посадочными размерами от ½ ʺ до 1ʺ. Форма хвостовика и его размер продиктованы прилагаемыми к нему максимальными нагрузками. Чем они выше, тем массивней должен быть рабочий вал инструмента.

В маломощных моделях и винтовертах, в большинстве случаев в качестве стандартной насадки для оснастки используется внутренний шестигранник размерностью ¼ ʺ. Это позволяет использовать обычные торцевые головки из личного арсенала мастера.

Максимальное число оборотов холостого хода

Характеризует скорость работы инструмента. Следует учитывать, что максимальная скорость вращения и максимальный крутящий момент находятся в обратной зависимости. Чем выше обороты шпинделя, тем ниже максимальный момент затяжки и наоборот.

Благодаря отсутствию электродвигателя, пневмогайковерты выгодно отличаются массой. При сопоставимых характеристиках они имеют меньший вес в сравнении со своими электрифицированными собратьями. Но практически невесомыми быть они не могут. Основной «вклад» в вес инструмента вносит ударный узел. Чем выше масса маховиков — тем больший момент может развить гайковерт.

Подключение к воздушной магистрали

Правильная и долговечная работа пневмогайковерта зависит не только от его основных характеристик, но и от параметров подключения инструмента к воздушной магистрали. Игнорирование их может привести к работе инструмента вне пределов номинальных значений и его быстрому выходу из строя. При выборе следует уделить внимание следующим характеристикам:

Тип соединения

Параметр указывает способ подключения воздушного шланга к пневмогайковерту. Существует два способа соединения инструмента с воздуховодом:

При выборе способа подключения следует учитывать, что штуцер быстроразъемного соединения имеет несколько меньшее пропускное сечение, что несколько снижает количество поступающего к ротору инструмента воздуха.

Диаметр впускного отверстия

Внутренний диаметр штуцера, обеспечивающий достаточное поступление сжатого воздуха к исполнительным механизмам устройства. Чем мощнее пневмогайковерт, тем большее пропускное сечение должно быть у впускного штуцера.

Диаметр воздушного штуцера

Данный параметр указывает используемый размер резьбы для подключения воздушных фитингов к инструменту.

Рекомендованный диаметр воздухоотводящего шланга

Указывает рекомендуемый внутренний диаметр воздушной магистрали.

Следует учитывать, оптимальным с точки зрения производительности, является длина шланга равная 5–15 м. При использовании воздуховода большей дины, его пропускное сечение следует увеличить.

Давление

Важно понимать, что указанное рабочее давление пневмогайковерта должно присутствовать в магистрали. Даже небольшое снижение номинального давления уменьшает производительность инструмента, в частности мощность удара, пагубно сказывается на его работе в целом. Причем зависимость эта не линейная. За создание давления в системе отвечает компрессор, мощность и производительность которого должна быть на 20–30 % выше необходимой для работы пневмогайковерта.

Компрессор должен обеспечивать номинальное давление в системе при включенном пневмогайковерте (курок нажат)!

Расход воздуха

Величина, указывающая потребление инструментом сжатого воздуха в течение одной минуты. Компрессор должен обеспечивать необходимую производительность для поддержания номинальных значений расхода воздуха.

Варианты выбора

Для выполнения работ в столярной мастерской, при которых необходимо закручивать саморезы большой длины и диаметра в массив древесины, на замену шуруповерту придет пневмовинтоверт с размером патрона под внутренний шестигранник ¼ ʺ. Помимо того, что его мощности с лихвой хватит для выполнения большинства «сложных» задач, так еще не придется тратиться на новую оснастку. Подойдет та, что используется с обычным шуруповертом.

Легковой шиномонтаж или небольшую автомастерскую вполне достаточно оснастить пневмогайковертом, развивающим крутящий момент до 1500 Н·м.

Если речь идет об организации мастерской по обслуживанию грузовиков, то и инструмент должен быть мощнее. Пневмогайковерта, развивающего 3000 Н·м эффективного момента хватит вполне.

А вот возведение монументальных, да и просто красивых сооружений,

попросту невозможно без поистине мощного инструмента, развивающего солидные 5000 Н·м и более.

Источник

Вопросы и ответы по пневмогайковертам

Как работает пневмогайковерт?

При подключении пневмогайковерта к компрессору и нажатии на кнопку включения инструмента, начинается подача воздуха, который приводит в движение вращательный механизм и головку. Она в свою очередь передает вращательный момент на шпиндель, а тот вкручивает крепежный элемент в материал.

Также инструмент имеет функцию реверса — вращения шпинделя в противоположную сторону. А это означает, что крепеж можно не только закручивать с помощью пневмогайковерта, но и выкручивать, и это займет всего несколько секунд.

Где используются пневмогайковерты?

На сегодняшний день наибольшее распространение среди остальных видов гайковертов получили именно пневмогайковерты. Они используются повсеместно, во многих сферах и отраслях промышленности – в автомобиле- и судостроении, в сборочных цехах, практически в каждой автомастерской, на всех станциях техобслуживания, а также в домашних условиях. Их использование существенно облегчает закручивание/выкручивание крепежных элементов с резьбой (например, в колеса машины или грузовика) без использования динамометрического ключа.

В чем преимущества ударных и безударных пневмогайковертов?

По способу работы (воздействия на крепежный элемент) все пневмогайковерты делятся на 2 вида.

Безударные не обладают такой силой, поэтому отлично подходят для выполнения работы, требующей аккуратности и точности, так как риск сорвать резьбу при их использовании минимален. Они рекомендуются для применения в быту и в частных автомастерских. Однако стоит помнить, что при затягивании элемента большого диаметра (больше 24 мм), силы безударного может не хватить, поэтому завершать работу придется вручную – ключом.

Как правильно подобрать инструмент по техническим характеристикам?

Самое главное, что необходимо сделать — это правильно подобрать компрессор к пневмогайковерту. Это является залогом качественной работы инструмента.

Наиболее важной характеристикой непосредственно для пневматического гайковерта является момент затяжки. Как раз от его значения зависит прочность резьбового соединения. В случае, если он будет мал, то крепежный элемент будет вкручен непрочно и очень быстро расшатается и вылетит. В случае, если момент затяжки будет излишне велик, то гайка будет вкручена настолько плотно, что может повредиться. Чтобы избежать подобных ситуаций, нужно подобрать усилие затяжки в соответствии с планируемыми задачами. Для разных инструментов он варьируется от 30 Нм до 3000Нм. Выбирать его нужно, исходя из уже известных значений момента затяжки для каждой конкретной области применения.

Другой немаловажный параметр – скорость вращения на холостом ходу, диапазон которой составляет от 3000 об/мин до 8000 об/мин. От нее зависит то, насколько крупные крепежные детали можно будет закручивать/выкручивать.

Диаметр шпинделя определяет максимальный размер оснастки, которым можно работать. А она, в свою очередь, влияет на максимально возможный размер закручиваемого крепежа.

Как влияет диаметр шпинделя на размеры крепежных элементов, с которыми можно работать?

Пневмогайковерт с диаметром шпинделя 1/2″ подойдет для ремонта и шиномонтажа легковых автомобилей. Способен справиться с закручиванием/выкручиванием резьбовых деталей диаметром до 34мм.

Инструмент ¾» – рекомендуется для техобслуживания автомобилей типа «Газель». Гайковерт с таким диаметром уже способен справиться с деталями до 55 мм в диаметре.

Пневмогайковерты 1″ предназначены для техобслуживания грузовых автомобилей, а также тяжелой сельскохозяйственной техники. Способны закрутить/открутить резьбовые детали диаметром до 78 мм.

Какой пневмогайковерт подойдет на производство: Угловой пневмогайковерт Abac 1/2″ 750167M (8973005919) или Пневматический гайковерт Jonnesway JAI-1054?

Пневматический гайковерт Jonnesway JAI-1054 – это профессиональный инструмент с моментом затяжки 920 Нм и частотой вращения на холостом ходу 8000 об/мин, диаметр шпинделя составляет ½ дюйма. Эти параметры свидетельствуют о том, что данная модель отлично справится даже с крепежными элементами большого диаметра.

Угловой пневмогайковерт Abac 1/2″ 750167M (8973005919) – модель инструмента, подходящая исключительно для бытового использования. Момент затяжки составляет 40 Нм, а диаметр шпинделя равен ½ дюйма. Данный инструмент способен закрутить небольшие крепежные элементы диаметром до 25 мм. Преимуществом данной модели является ее прямая конструкция, позволяющая работать в условиях ограниченного пространства.

Сравнив параметры этих двух моделей, очевидно, что для работы на производстве подойдет только пневматический гайковерт Jonnesway JAI-1054.

Возможно ли купить инструмент с последующим самовывозом?

Да, конечно, такая возможность предусмотрена в нашем интернет-магазине. При оформлении заказа Вам нужно указать ближайший к Вашему дому адрес пункта выдачи товаров. Когда заказ будет доставлен, Вам сразу сообщат об этом. Более подробную информацию можно получить, позвонив по бесплатному номеру телефона 8-800-555-83-28.

В чем разница между прямыми и угловыми пневмогайковертами?

Прямые пневмогайковерты предназначены для тех случаев, когда работать преимущественно приходится в стесненных условиях (например, под автомобилем) или на поточном производстве. Тогда «пистолетный» корпус будет просто мешаться, так как много сил понадобится на его удержание. В таких ситуациях выигрывает прямая форма инструмента: о поверхность будет удобно опираться и рука будет уставать гораздо меньше.

В каких условиях нельзя использовать пневмогайковерт?

Преимуществом пневомгайковертов перед остальными видами является их возможность использовать в помещениях с содержанием горючих веществ в воздухе и абсолютная электробезопасность, так как они приводятся в движение воздухом. Однако не рекомендуется использовать их в условиях высокой влажности, так как попадание воды в инструмент приведет к его ржавлению, а, следовательно, преждевременному выходу из строя.

Производительность какого устройства выше: у пневматического гайковерта Jonnesway JAI-1054 или у пнемогайковерта Ombra OMP11212?

Рассмотрим подробнее технические характеристики каждой модели.

Пневматический гайковерт Jonnesway JAI-1054 — это инструмент, предназначенный для использования на производствах, фабриках, в строительстве и т. д. Момент затяжки составляет 920 Нм, а частота вращения на холостом ходу — 8000 об/мин. Таким инструментом без проблем можно закрутить/выкрутить крепежный элемент в металлоконструкцию.

Момент затяжки ударного пнемогайковерта Ombra OMP11212 составляет 1200 Нм, что гораздо больше, чем у первой модели, а количество оборотов на холостом ходу — 7000 об/мин. Соответственно, и производительность данной модели выше, чем у предыдущей. Благодаря таким высоким показателям и функции удара он рекомендуется для работы с высоконагруженными соединениями.

Какими свойствами должны обладать шланги для пневмогайковерта?

Для стабильной и правильной работы инструмента нужно использовать специальные шланги, которые обязательно должны:

За состоянием подающих воздух шлангов нужно внимательно следить, предохранять их от образования острых углов и кромок, воздействия агрессивных химических жидкостей. Перед работой их необходимо продувать каждый раз, чтобы избежать попадания пыли в гайковерт. Это является залогом стабильной работы инструмента.

Пневмогайковерт перестал выдавать заявленную в технических характеристиках мощность? В чем может быть причина?

Для того чтобы достоверно определить причину этого явления, нужно нести пневмогайковерт в сервисный центр. Однако в качестве возможных причин можно выделить несколько основных:

Как правильно хранить пневмогайковерт?

Хранить данный инструмент нужно в хорошо проветриваемом помещении с низким содержанием влаги в воздухе. В случае, если Вы не будете использовать оборудование длительное время, нужно его законсервировать — смазать корпус полностью тонким слоем масла и уложить в упаковку.

Какие меры предосторожности нужно соблюдать при работе?

Работа с пневмогайковертом, как и с любым инструментом, сопряжена с определенными опасностями. Чтобы избежать получения травм оператором, рекомендуется соблюдать некоторые правила:

Что такое лубрикатор и для чего он используется?

Рабочий воздух, подаваемый в пневмогайковерт, нужно не только очищать от частиц пыли и грязи (иначе они забьют механизмы инструмента, и он выйдет из строя раньше срока), но еще и добавлять специальные масла. Как раз для добавления масла и предназначены лубрикаторы, которые устанавливаются в систему подачи воздуха сразу после очистительных фильтров. В конструкции лубрикатора предусмотрено специальное устройство, регулирующее подачу масла. После его подключения следует сразу убедиться, что масло исправно подается в систему.

Как правильно и как часто производить смазку?

Наилучший способ смазывать пневмогайковерт — это использовать лубрикатор, который будет производить смазку автоматически. Однако, если его нет, то это можно делать вручную. Перед началом работы с пневмогайковертом нужно влить в воздушный штуцер 3-5 капель специального веретенного масла (например, И-20 А). Использовать нужно только масло, предназначенное для этих целей, так как любое другое негативно отразится на работе инструмента, ухудшая его технические характеристики. Смазку нужно проводить каждые 3 часа работы.

В каких случаях могут отказать в гарантии?

В некоторых случаях в сервисе могут отказать в бесплатном ремонте по гарантии:

Гарантия не распространяется на:

Как часто нужно проводить профилактическую чистку пневмогайковерта?

Для стабильной и качественной работы инструмента, а также для продления срока его службы рекомендуется регулярно, а именно — раз в полгода, проводить профилактическую чистку, смазку и разборку пневмогайковерта. Производить это нужно не самостоятельно, а только в сервисном центре!

Какие самые наиболее распространенные поломки пневмогайковертов и способы их устранения?

Приобрел пневмогайковерт фирмы FUBAG, а он сломался. Куда мне обратиться?

В случае, если Ваш инструмент находится на гарантии, то обратившись в сервисный центр фирмы-производителя, можно получить осуществить бесплатный гарантийный ремонт. Официальный сервисный центр фирмы FUBAG находится по адресу г. Москва, 3-й Нижнелихоборский проезд д.3 стр.6. Тел. +7 (495) 966-2345
