Оптико-механическое обследование труднодоступных мест объектов таможенного контроля

Технические средства оптико-механического и телевизионного обследования труднодоступных мест

Технические средства таможенного досмотра и поиска

Эти технические средства, решая один тип оперативных задач могут применяться как для досмотра, так и для поиска (например, досмотровая рентгеновская техника).
Однако, досмотровые технические средства главным образом нацелены на поиск и обнаружение тайников и сокрытых вложений. Тайниками принято называть специальные хранилища, изготовленные в целях сокрытого перемещения предметов, материалов и веществ, или особо оборудованные и приспособленные для этих целей конструктивные емкости, пустоты, а также предметы, предварительно подвергшиеся разборке, демонтажу или переустройству.
Сокрытые вложения – это предметы, материалы или вещества, размещаемые в труднодоступных для досмотра (поиска) естественных конструктивных элементах товаров или транспортных средств без признаков специального приспособления этих мест для сокрытия объектов.
Досмотровые технические средства должны обеспечивать возможность выявления факта наличия тайника внутри объекта досмотра, в котором могут находиться предметы ТПН (не диагностируя их фактическое существо) или факт сокрытия определенного предмета от таможенного контроля (также четко не диагностируя его фактическое существо). Установление и того и другого факта требует проведения в дальнейшем более детального досмотра объекта в том месте, где обнаружен тайник или сокрытое вложение, изъятие обнаруженного предмета и проведение дальнейших процедурных (аттестационных) действий, предусмотренных нормативно-технологическими документами (опробование, диагностика, классификация, идентификация).
Поисковые технические средства позволяют установить наличие предметов ТПН по присущим этим предметам уникальным физическим или иным свойствам, отличным от свойств всех других окружающих их предметов (свойств среды). Например, ДРМ выявляются по наличию повышенного фона ионизирующего излучения, который может быть связан только с ними. Срабатывание сигнала тревоги у поисковых технических средств требует проведения более тщательного досмотра.

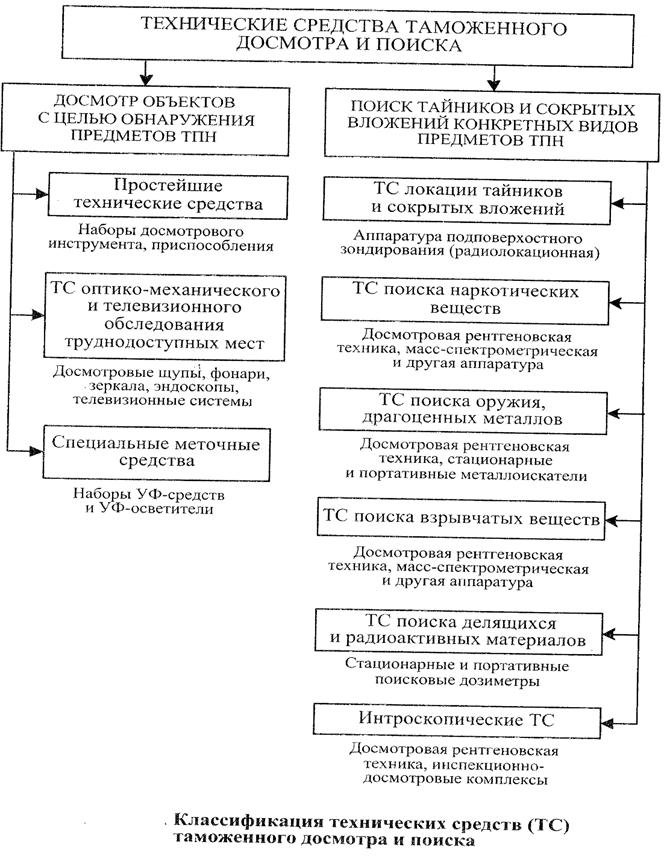

Классификация технических средств таможенного досмотра и поиска представлена на рис.2, из которого видно, что технические средства первой группы таможенного досмотра весьма разнообразны: от простейшего досмотрового инструмента до интроскопической техники.

Технические средства поиска тайников и сокрытых вложений являются одним из основных классов технических средств таможенного контроля (ТСТК).

К техническим средствам поиска тайников и сокрытых вложений относится техника, предназначенная для обследования объектов таможенного контроля с целью выявления в них и их содержимом любых видов предметов ТПН и их признаков.

Технические средства поиска тайников и сокрытых вложений подразделяются с точки зрения характеристик досматриваемых объектов таможенного контроля (тип, размеры и т.д.) и вида досмотра (физический, выборочный, сплошной).

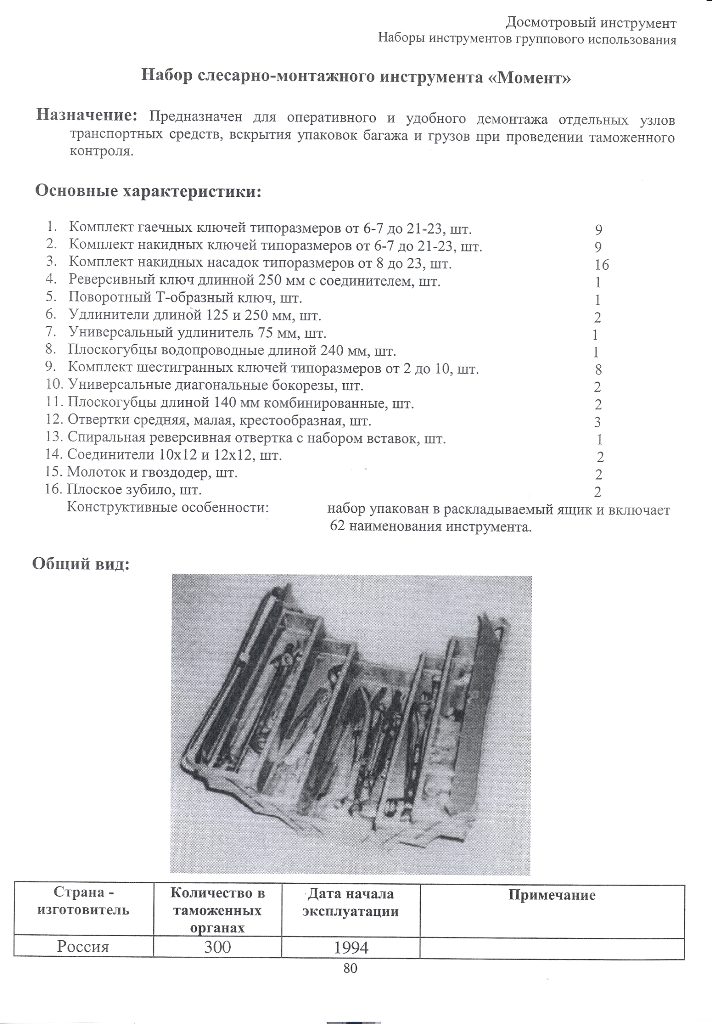

Простейшие технические средства применяются при физическом досмотре самых различных объектов таможенного контроля. Это могут быть наборы досмотровых инструментов для вскрытия ящиков и других товарных упаковок, приспособления для демонтажа узлов автотранспортных средств и т.д

В качестве объектов таможенного обследования в данном случае выступают: служебные, пассажирские помещения железнодорожных вагонов, функциональные и конструктивные отсеки, а также конструктивные элементы подвижного железнодорожного состава, отдельные виды перевозимых грузов. Досмотр этих объектов без применения специальных технических средств требует значительных физических и временных затрат. Для существенного сокращения времени досмотра указанных объектов необходимы технические средства, позволяющие получить информацию о возможном нахождении там посторонних вложений, используя технологические или конструктивные полости и отверстия в объекте. При этом необходимо учитывать, что такие труднодоступные места практически не освещены, имеют небольшие размеры проемов и отверстий, расположены в труднодоступных местах. Для изъятия обнаруженных сокрытых вложений в труднодоступных местах объектов таможенного контроля, вскрытия тайников и подозрительных объектов необходимо иметь наборы специальных инструментов.

Технические средства оптико-механического и телевизионно­го обследования труднодоступных мест применяются для всех объектов таможенного контроля при проведении физического и выборочного досмотра. Сюда входят наборы досмотровых щупов и зеркал, фонари, эндоскопы, телевизионные системы.

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

Технические средства оптико-механического и телевизионного обследования

К техническим средствам оптико-механического и телевизионного обследования труднодоступных мест объектов таможенного контроля относятся наборы досмотровых щупов и зеркал, досмотровые фонари, досмотровые эндоскопы, портативные телевизионные системы визуального обследования.

Досмотровые щупы предназначены для поиска вложений в «мягких» объектах (мешках, тюках, картонных коробках), в сиденьях, подлокотниках и подголовниках транспортных средств, в отдельных видах пакетированных грузов. Применяя их для прокалывания мягких материалов, можно убедиться в отсутствии внутри них более плотных посторонних предметов.

Досмотровые фонари используются как карманные фонари обычного (бытового) назначения, так и специальные досмотровые фонари, имеющие хорошо сфокусированный яркий пучок света и позволяющие со значительных расстояний визуально рассматривать плохо освещённые объекты, площадки, предметы и надписи.

С помощью наборов досмотровых зеркал производят обследование труднодоступных мест объектов таможенного контроля с целью визуального выявления устроенных в них тайников и сокрытых вложений.

В их состав входят стеклянные зеркала в оправках различной формы и размеров, а также специальный механизм – телескопическая штанга – для их крепления.

Досмотровые эндоскопы.

Досмотровые эндоскопы применяются в случаях, если необходимо досмотреть внутренние объёмы транспортных средств или грузов через имеющиеся в них технологические отверстия незначительного размера(например, дверцы автомашин, бензобаки, технологические люки, вентиляционные отверстия).

Специальным требованием к эндоскопам является их работоспособность в агрессивных средах – бензине, маслах, спиртовых растворах, иных жидкостях, достаточно часто используемых правонарушителями для перемещения предметов ТПН.

Световой поток от автономного осветителя по световому жгуту проходит внутрь корпуса, откуда передаётся к рабочему концу и выводится в непосредственной близости от объектива. Изображение досматриваемого объекта от объектива через световой жгут, проходящий через весь корпус прибора, выводится в окуляр, где и рассматривается наблюдателем.

Портативные телевизионные системы визуального обследования

На рис. приведена передача изображения от портативной системы досмотра на стационарный пост контроля.

Удобство в работе по сравнению с эндоскопами заключается в том, что оперативный работник может непосредственно в процессе поиска менять в широких пределах длину рабочей части (телескопической штанги), на которой установлена телекамера, а также рассматривать объект не через окуляр, а на телевизионном мониторе, который либо подвешивается на поясном ремне, либо устанавливается непосредственно на телескопической штанге или специальных кронштейнах. При этом оперативный работник в меньшей степени теряет контроль над окружающей обстановкой.

Специальные меточные средства

Люминесценция – оптическое излучение возбуждающее в веществе за счёт какого-либо вида энергии, представляющее собой избыток над тепловым излучением и продолжающееся после окончания возбуждения в течение времени, превышающего период световых колебаний. Люминесценция, которая прекращается сразу после окончания внешнего воздействия, называется флуоресценцией.

Интенсивность, цвет и оттенок люминесценции определяются природой вещества, его состоянием и условиями наблюдения и могут быть различны.. Чем больше мощность источника возбуждения люминесценции и чем ближе он расположен к веществу, тем ярче свечение. С увеличением концентрации чистого вещества яркость его свечения возрастает.

Для целей таможенного поиска тайников и скрытых вложений, в основном в крупногабаритных объектах таможенного контроля (в частности, в транспортных средствах), используется метод постановки контрольных ультрафиолетовых меток.

Общие условия выбора системы дренажа: Система дренажа выбирается в зависимости от характера защищаемого.

Поперечные профили набережных и береговой полосы: На городских территориях берегоукрепление проектируют с учетом технических и экономических требований, но особое значение придают эстетическим.

Источник

Лекция-заочники. Теория и практика применения тстк

2. Технические средства оптико-механического и телевизионного обследования труднодоступных мест

Оптико-механическое обследование труднодоступных мест объектов таможенного контроля

Досмотровые зеркала

В работе таможенных служб многих стран применяются комплекты досмотровых зеркал. С их помощью производят визуальное обследование труднодоступных мест объектов таможенного контроля с целью выявления устроенных в них тайников и сокрытых вложений. Досмотровые зеркала применяются в тех случаях, когда обеспечен достаточный доступ к обследуемому объекту, отверстия или проемы объектов имеют относительно большие размеры.

В отечественной таможенной службе применяются комплекты досмотровых зеркал отечественного производства типов «Зеркало» и «Поиск», а также ряд комплектов зарубежного производства.

Досмотровые зеркала, входящие в разные комплекты, имеют, как правило, круглую форму и диаметр от 20мм до 140 мм, прямоугольную форму с размерами 80*50 мм, 100*60 мм и др.

Минимальные и максимальные размеры применяемых для проведения конкретного обследования зеркал определяются исходя из возможности доступа к объекту, а также возможности четкого рассмотрения предмета с расстояния около 1,5 м. В целях осмотра сравнительно больших объемов и зон в ряде наборов имеются панорамные зеркала сферической или прямоугольной формы.

Удлинительные штанги, на которых крепятся зеркала, выполняются, как правило, телескопическими, длина звеньев от 30см до 70 см, а общая длинна штанги – до 1,5 м. Зеркало, установленное на штанге, за счет шарнирного соединения может регулироваться по углу наклона обычно в пределах ± 90 o и более. Для изъятия обнаруженных при досмотре предметов, на той же удлинительной штанге вместо зеркала может устанавливаться крючок или магнит, входящие в состав некоторых комплектов.

Для осмотра днищ автомашин и автобусов могут применяться специальные передвижные досмотрового зеркала (на колесиках). Такие зеркала имеют средний размер (200*300 мм) и обеспечивают подсветку зоны досмотра небольшими прожекторными лампами.

Ниже приведены описания и краткие характеристики отдельных комплектов.

Комплект досмотровых зеркал «Зеркало-2»

Предназначен для выполнения таможенного осмотра и досмотра труднодоступных мест транспортных средств и грузов.

1. Телескопическая штанга

2. Набор сменных зеркал:

3. Крючок металлический

4. Подсумок (упаковка)

Длина телескопической штанги:

в полностью выдвинутом. не менее 1500 мм

Досмотровый комплект зеркал «Поиск-2»

Комплект предназначен для выполнения визуального контроля труднодоступных неосвещенных мест в помещениях, транспортных средствах и грузах. Досмотровый комплект зеркал «Поиск-2» производится МНПО «Спектр».

1. Телескопическая штанга

2. Электрический фонарь

3. Набор сменных зеркал:

4. Подсумок (упаковка)

Угол поворота плоскости зеркала

Длина телескопической штанги

в полностью выдвинутом. не менее 1500 мм

Масса изделия. не более 1,2 кг

Источник

Технические средства оптико-механического и телевизионного обследования

К техническим средствам оптико-механического и телевизионного обследования труднодоступных мест объектов таможенного контроля относятся:

— наборы досмотровых щупов и зеркал,

— портативные телевизионные системы визуального обследования.

Для досмотровой работы важно, чтобы фонари были выполнены влагозащитными и искробезопасными. В отечественной таможенной службе применяются галогенный фонарь фирмы «Хеллинг» (Германия), фонари отечественного производства «Норд» и ФОС-3 и другие.

В их состав входят:

— стеклянные зеркала в оправках различной формы и размеров,

— В некоторые наборы входит также осветитель, закрепляемый на телескопической штанге.

В отечественной таможенной службе применяются наборы досмотровых зеркал отечественного производства «Зеркало-1» и «Зеркало-2» (они различаются только упаковкой: жёсткий футляр или подсумок), а также фирм «Хеллинг» (Германия), «П.В. Аллен и К » (Англия), «Митралюкс» (Голландия).

Принцип работы эндоскопа:

Основан на изображении досматриваемого внутреннего объема за счет прохождения через него светового потока и вывода его оптическими приборами в окуляр

Световой поток от автономного осветителя по световому жгуту проходит внутрь корпуса, откуда передаётся к рабочему концу и выводится в непосредственной близости от объектива. Изображение досматриваемого объекта от объектива через световой жгут, проходящий через весь корпус прибора, выводится в окуляр, где и рассматривается наблюдателем.

Так как эндоскопы являются оптическими приборами, то при работе их следует оберегать от ударов и падений.

Специальные стационарные замкнутые телевизионные системы давно и широко используются различными службами в целях безопасности и охраны территорий и объектов. По принципам работы поисковые системы мало отличаются от них. И те, и другие содержат телевизионную камеру, видеоканал и телемонитор. Отличия состоят, главным образом, в том, что поисковые системы имеют телескопическую штангу специальной конструкции, устройство автономного питания, а их габариты и вес значительно меньше.

На стационарный пост контроля можно передавать информацию от нескольких телевизионных систем.

Удобство в работе по сравнению с эндоскопами заключается в том, что оперативный работник может непосредственно в процессе поиска менять в широких пределах длину рабочей части (телескопической штанги), на которой установлена телекамера, а также рассматривать объект не через окуляр, а на телевизионном мониторе, который либо подвешивается на поясном ремне, либо устанавливается непосредственно на телескопической штанге или специальных кронштейнах. При этом оперативный работник в меньшей степени теряет контроль над окружающей обстановкой.

Несомненно, телевизионные досмотровые системы уже в ближайшем будущем станут основным видом технических средств, применяемых для визуального обследования труднодоступных средств объектов таможенного контроля

8. Специальные меточные средства

Специальные меточные средства представляют собой наборы люминесцирующих под воздействием УФ- излучения составов и средств постановки с их помощью контрольных знаков или линий (меток).

Энергетическая схема люминесценции атомов (молекул).

Описанный выше механизм применим ко всем существующим в природе веществам, но не все они при возврате в основное энергетическое состояние излучают кванты видимого света, то есть обладают свойством люминесценции. Люминесцирующие вещества различны: многие лекарственные препараты,

масла, клеящие и красящие вещества, вещества биологического и растительного происхождения (молоко, соки).

Интенсивность, цвет и оттенок люминесценции определяются природой вещества, его состоянием и условиями наблюдения и могут быть различны. Чем больше мощность источника возбуждения люминесценции и чем ближе он расположен к веществу, тем ярче свечение. С увеличением концентрации чистого вещества яркость его свечения возрастает.

Для целей таможенного поиска тайников и скрытых вложений, в основном в крупногабаритных объектах таможенного контроля (в частности, в транспортных средствах), используется метод постановки контрольных ультрафиолетовых меток. Например, они могут быть установлены с помощью фломастера в виде коротких невидимых штрихов на крепёжные элементы панелей пассажирского салона (винты, шурупы, накладные пластины) с захватом небольшого участка самой панели. По возвращении транспортного средства из-за рубежа или после транзита по территории страны целостность этих меток (совпадение краёв штрихов на деталях крепления и самой панели) проверяется с помощью специальных ультрафиолетовых осветителей и если она нарушена, то есть основание предполагать, что за панелью обустроен тайник или сокрыто вложение. Таким образом постановка и проверка контрольных меток позволяет более целенаправленно и результативно вести поиск.

Дата добавления: 2018-05-13 ; просмотров: 1099 ; Мы поможем в написании вашей работы!

Источник

ОБСЛЕДОВАНИЕ ОБЪЕКТОВ С ИСПОЛЬЗОВАНИЕМ ОПТИКО-МЕХАНИЧЕСКИХ И ОПТИКО-ТЕЛЕВИЗИОННЫХ СРЕДСТВ ПОИСКА

Цель и основные задачи работы

6.1.1. Достаточно большая часть технических средств таможенного досмотра по конструктивному исполнению и принципу действия относятся к оптическим, оптико-механическим или оптико-электронным приборам. Очень часто они применяются для обследования объектов таможенного контроля с целью поиска в них тайников, скрываемых вложений, признаков нарушения креплений и т.п.

В частности, при фактическом досмотре наиболее широко применяют: фонари, досмотровые зеркала, эндоскопы.

6.1.2. Основная цель данной работы – получить практи-ческие навыки технического обслуживания и применения по назначению оптико-механических и оптико-телевизионных техни-ческих средств поиска: фонарей, досмотровых зеркал и эндоскопов.

6.1.3. В ходе выполнения работы каждый студент должен:

· используя учебно-методические материалы и инструкции по эксплуатации, ознакомиться с принципами работы и методикой применения приборов, которые будут использоваться в ходе занятия;

· самостоятельно подготовить технические средства к работе;

· с помощью предоставленных для занятия приборов обследо-вать учебные макеты объектов таможенного контроля;

· зафиксировать результаты обследований, оценить удобство и эффективность использования различных приборов.

6.1.4. По результатам выполнения работ необходимо:

· оформить письменный отчет;

· защитить отчет, в ходе защиты дать ответы на контрольные вопросы.

Досмотровые фонари

6.2.1. В качестве приборов, применяемых для освещения досматриваемых объектов, используются как фонари обычного (бытового) назначения, так и специальные досмотровые фонари.

Применяемые для досмотровых работ фонари должны обладать высокой степенью противодействия воздействию воды и водяных паров, высокой температуры, механических воздействий, не издавать искрового разряда при включении и выключении. Они могут снабжаться приспособлениями для крепления, в частности магнитными креплениями к металлическим предметам. В комплект фонаря могут входить светофильтры.

Досмотровые фонари бывают большой дальности освещения (фары), малой дальности освещения, специального назначения, ультрафиолетовые. Последние используются при проверке докумен-тов, а также в случаях, когда в целях предотвращения нарушений креплений и упаковок применялись метки, которые светятся при воздействии ультрафиолетовых лучей.

Источником питания фонарей могут служить батарейки или аккумуляторы (обычно 2-6 элементов, каждый около 1,5 В). Фонари, используемые в таможенных целях, как правило, снабжаются зарядным устройством, работающим от электрической сети 220 В или от прикуривателя автомобиля.

6.2.2. Фонари характеризуются следующим основным набором характеристик:

— освещенность на расстоянии 1 м, в люксах;

— дальность светового луча, в метрах;

— время непрерывной работы без подзарядки аккумулятора или замены батареек;

— степень защищенности от прямого попадания воды и других внешних воздействий;

— допустимое время воздействия повышенной температуры и открытого огня;

— массогабаритные размеры и прочность корпуса.

На рис. 6.1 показан фонарь-фара ФОС-3 с дополнительными устройствами (фильтры, зарядное устройство и др.), применяемый при проведении таможенных досмотров. Он предназначен для работы в помещениях и на открытом воздухе при температуре окружающего воздуха –30 0 …+45 0 С.

В комплект фонаря входит накладной противотуманный (противодымный) светофильтр желтого света, который в нерабочем состоянии хранится в специальном накладном футляре, расположенном на задней крышке корпуса фонаря. Предусмотрена электронная защита аккумулятора от глубокого разряда, которая переводит фонарь на предупредительный пульсирующий свет при критической степени разряда аккумулятора с последующим выключением лампы.

Рис. 6.1. Фонарь-прожектор ФОС-3

Источником питания фонаря служит герметичный необслуживаемый свинцово-кислотный аккумулятор 6 В´4,2 А/ч. Зарядка аккумулятора осуществляется от сетевого адаптера, работающего от сети 220 В, или от прикуривателя автомобиля, время его непрерывной работы – 4…10 часов. Масса фонаря в снаряженном состоянии 1,6 кг.

Стекло фары фонаря изготовлено из небьющегося пластика и устойчиво к ультрафиолетовому излучению. Корпус прибора изготовлен из ударопрочного пластика и выдерживает соударения с бетоном при падении с высоты двух метров. Для переноски фонаря имеется регулируемый по длине наплечный ремень. Фонарь защищен от прямого попадания воды и сохраняет работо-способность после пребывания в воде или под водой в течение двух часов. ФОС-3 создает освещенность на расстоянии 1 м в 10 000 люкс, дальность светового луча до 1000 м, выдерживает прямое пламя 30 секунд.

6.2.3. Очевидно, что для пользователя важнейшей характеристикой является освещенность, которую он создает на некотором расстоянии.

Световые лучи от лампочки распространяются во всех направлениях. Параболический отражатель используется для того, чтобы сконцентрировать световой поток в заданном направлении и тем самым повысить освещенность объектов в этом направлении (рис. 6.2).

Рис. 6.2.Принцип работы параболического отражателя

В Международной системе единиц за исходную единицу силы света принята кандела (candela – свеча). Обозначается кд.

За единицу светового потока принят люмен (лм). Это световой поток, испускаемый точечным источником, сила света которого равна 1 кд внутри единичного телесного угла. Телесный угол определяется как отношение площади δ участка сферы с радиусом r, вырезанного конусом с началом в центре сферы, к квадрату радиуса: Ω = δ/r 2 (рис. 6.3).

Рис. 6.3. К понятию «телесный угол»

За единицу освещенности принимается люкс (лк). Это освещенность поверхности, на 1 м 2 которой падает равномерно распределенный световой поток 1 лм. Освещенность в 1 лк получается на поверхности сферы радиусом 1 м, если в центре сферы поместить точечный источник, сила света которого равна 1 кд.

Связь между силой света, световым потоком и освещенностью определяется формулами:

Е (освещенность) = Ф/S,

где Ф – световой поток; S – площадь, на которую падает световой поток; Ω – телесный угол, внутри которого распространяется световой поток.

Характерные значения освещенности для некоторых типичных случаев приведены в табл. 6.1.

Фонарь может не иметь отражателя. Тогда для формирования направленного светового потока используют рассеиватель со специальной сложной рельефной поверхностью (рис. 6.4). Проходя через рассеиватель, лучи светового потока преломляются таким образом, что возникает пучок параллельных лучей.

Примеры освещенности в типичных случаях

Существуют отражатели-катафоты, которые всегда направляют отраженный свет в сторону осветившего их внешнего источника (рис. 6.5).

Рис. 6.4. Принцип работы рассеивателя

Рис. 6.5. Принцип работы катафота

6.2.4. В качестве источников тока в фонарях используются специальные химические генераторы э.д.с.: батарейки или аккумуляторы.

Первым генератором э.д.с., в котором электрический ток вырабатывался за счет химических реакций, был гальванический элемент, созданный итальянским физиком Алессандро Вольта (1745-1827). Он установил, что при соприкосновении различных проводников происходит разделение электрических зарядов (возникает э.д.с.), в результате чего на одном из металлов скапливаются отрицательные заряды (избыток электронов), а на другом положительные (недостаток электронов).

Гальванический элемент получил свое название по фамилии итальянского врача и анатома Луиджи Гальвани (1737-1798), опыты которого послужили толчком к исследованиям Вольта. Гальвани обратил внимание на сокращение лягушечьей лапки, подвешенной на медном крючке, при его касании крючком железной перекладины. Он ошибочно предположил, что это следствие электрического разряда, вырабатываемого в лапке лягушки. Однако Вольта установил, что появление электрического заряда связано с наличием двух разных металлов (медь крючка и железо перекладины), соприкасающихся с электролитами (жидкостью в лапке и слоем влаги на металлических предметах).

Гальванический элемент Вольта представлял собой медную и цинковую пластины, погруженные в раствор серной кислоты. При погружении металла в электролит (в элементе Вольта это была серная кислота) начинается процесс растворения металла, при котором положительные ионы переходят в раствор и металл заряжается отрицательно. Хотя цинковый и медный электроды оба получают отрицательный потенциал, но они разные по величине (эта разность равна примерно 1,1 вольта). Поэтому, если соединить проводником оба электрода, по нему потечет ток (электроны начнут перемещаться от цинкового электрода, где их больше, к медному). Источником энергии электрического тока является энергия, выделяемая при растворении цинка (Zn) и превращении его в ZnSO₄. Так, при растворении одного моля цинка выделяется количество энергии, равное 4,4∙10 5 дж. Разность потенциалов зависит от природы электродов и электролита. Заметим, что это свойство используется в электрохимических приборах для определения вида и пробы драгоценных металлов (см. раздел 4 настоящего практикума).

В батарейке растворение электродов происходит, когда от нее берут ток, хотя незначительное растворение имеет место и при разомкнутой цепи тока из-за наличия в электродах посторонних включений (из-за этого при хранении происходит медленный разряд батарейки).

Ток, создаваемый элементом Вольта, быстро прекращается. Это, в первую очередь, связано с явлением поляризации электродов. Дело в том, что при протекании тока по электролиту он разлагается с выделением водорода и кислорода. Водород покрывает один из электродов, а кислород – второй. В результате создается э.д.с., противоположная по знаку исходной, и повышается сопротивление между электродами.

Современные батарейки используют иные по составу, чем в элементе Вольта, электроды и электролиты. Так, один из вариантов батарейки имеет один электрод в виде цинкового стакана, а второй – в виде угольного стержня, устанавливаемого в центр стакана (рис. 6.6).

Рис. 6.6. Конструкция гальванического элемента

На стержень надевается металлический колпачок. Пространство между электродами заполняется электролитом в консистенции густого клейстера на основе нашатыря (NH₄Cl). Сверху элемент заливается смолой, чтобы предотвратить выливание и высыхание электролита. Для предотвращения поляризации около угольного электрода помещают специальное деполяризующее вещество. Электрическая цепь, в которой надо создать ток, подключается к корпусу батарейки и металлическому колпачку на угольном электроде.

Кроме батареек, для питания фонарей и других приборов часто используют аккумуляторы. С точки зрения потребителя, разница обычной батарейки и аккумулятора в том, что батарейка после разряда уже не может использоваться, а аккумулятор можно использовать неоднократно, заряжая его после очередного разряда.

Прообразом современного аккумулятора является элемент, изобретенный в 1895 г. ученым Планте. Он содержал два свинцовых электрода, погруженных в раствор серной кислоты. Первоначально элемент не создает напряжения. Однако если на его электроды некоторое время подавать напряжение (ток) от внешнего источника, то, аккумулировав энергию, он сам становится источником напряжения (тока). Несмотря на ряд недостатков, аккумуляторы со свинцовыми электродами применяются до сих пор. Химические процессы, протекающие в таком аккумуляторе при заряде и разряде, можно пояснить следующим образом.

В незаряженном состоянии оба электрода покрыты слоем сернокислого свинца (PbSO₄). При зарядке ионы SO₄ 2- перемещаются к одному электроду и превращают его в перекись свинца по уравнению

а ионы Н + восстанавливают второй электрод в металлический свинец по уравнению

Соединение PbO₂ становится анодом, а Pb – катодом заряженного аккумулятора. При разрядке ток по внешней цепи идет от анода к катоду, а внутри аккумулятора ионы SO₄ 2- и Н + движутся в направлениях, обратных их движению при зарядке. Поэтому реакции на электродах протекают в обратном направлении. В полностью разряженном аккумуляторе электроды вновь состоят из PbSO₄.

6.2.5. Батарейки и аккумуляторы имеют разные размеры и энергетическую емкость (последняя измеряется в а/час).

Существует несколько стандартов кодовых обозначений характеристик батареек, которые обычно наносятся на этикетку батарейки (часто даются коды сразу из нескольких стандартов). Один из них пришел из США, где принято классифицировать батарейки по физическим размерам и обозначать буквами, не указывая химический состав элемента: D, C, AA, AAA (в порядке уменьшения размеров). С недавних пор для обозначения размеров батареек стали использовать также систему обозначений: S (ААА), M (AA), L (C), XL (D), 9V (элемент типа «Крона»). На некоторых батарейках можно увидеть также обозначения UM-4 (AAA), UM-3 (AA), UM-2 (C), UM-1 (D). Дополнительно может указываться энергетическая емкость (GUALITY) батарей: Special Power, Ultra Power или PowerMax.

Батарейки могут различаться по химическому составу компонент, от чего в значительной мере зависит их безопасность и эксплуатационные характеристики. По этим параметрам выделяют солевые, щелочные, воздушно-цинковые, ртутно-цинковые, серебряно-цинковые, литиевые батарейки.

Ртутные элементы питания (ртуть добавлялась, чтобы уменьшить самроразряд батарейки) уже почти не встречаются: производители решили от них отказаться из-за высокой токсичности ртути и стали заменять ее специальными органическими добавками. Мало выпускается угольно-цинковых батареек. Они недорогие, но имеют небольшой срок хранения, маленькую мощность. Щелочные, или алкалиновые (от англ. alkaline – щелочь), батарейки обладают более высокими эксплуатационными характеристиками. Самые долговечные, надежные и дорогие из вышеназванных элементов питания – литиевые. В них один электрод – литиевый, другой – из смеси графита и оксида марганца. Они имеют большой срок хранения, маленькую массу и крайне нетребовательны к условиям эксплуатации: в состоянии работать от –30° до +70°С.

Некоторые виды батареек могут быть взрывоопасны или подлежат специальной утилизации, что отражается на их этикетках.

Размеры и обозначения наиболее ходовых цилиндрических элементов, используемые в современных бытовых фонарях и многих приборах, в том числе применяемых в таможенных целях, показаны на рис. 6.7.

Рис. 6.7. Размеры и обозначения батареек

Досмотровые зеркала

6.3.1. Досмотровые зеркала используются для досмотра труднодоступных мест, таких как днища транспортных средств; полости в конструкциях автомобилей, железнодорожных вагонов, речных и морских судов, самолетов; высоко расположенные ниши, поверхности контейнеров и т.д.

Для проверки плохо освещенных мест досмотровые зеркала применяют в сочетании с осветителями (в качестве осветителя может использоваться фонарь).

Для таможенных целей применяются комплекты сменных зеркал разных размеров и форм, содержащие универсальную штангу для крепления зеркал и осветителя. В некоторые комплекты входит крючок или насадки с магнитом для извлечения предметов из труднодоступных мест.

6.3.2. В разное время в таможенные органы поставлялись комплекты «Зеркало», «SEM», «Allen», «Поиск-2» и др. Все они имеют во многом схожие функциональные возможности.

Рассмотрим более подробно состав, порядок подготовки и применения досмотровых зеркал на примере комплекта «Поиск-2» (рис. 6.8).

Комплект «Поиск-2» включает:

· четыре круглых зеркала различных диаметров (35 мм, 50 мм, 80 мм, 140 мм);

· прямоугольное зеркало 110х65 мм;

· телескопическую штангу с креплением для зеркал;

· электрический фонарь GP L003;

· сумку для хранения зеркал.

Рис. 6.8. Досмотровый комплект зеркал «Поиск-2»

6.3.3. Подготовка комплекта к работе выполняется следующим образом (см. рис. 6.8).

Сначала необходимо извлечь из сумки (1) штангу и требуемое для работы зеркало. Закрепить зеркало в подвижном держателе штанги с помощью замка (6). Для этого, натянув пружинный цилиндрический элемент замка, вставить в его отверстие выступающий стержень крепления зеркала. Добиться надежного защелкивания стержня зеркала в замке и затем отпустить пружинный элемент замка. Установить нужный угол наклона держателя и зафиксировать его зажимом (2, 3). Выдвинуть секции штанги на нужную длину, зафиксировать секции фиксаторами (4, 5).

При осмотре слабо освещенных мест следует использовать фонарь, входящий в комплект. Для этого установить фонарь (7) в кронштейн (8) на телескопической штанге. Слегка ослабить винт, фиксирующий кронштейн с монтировочными скобками (8), крепящими фонарь на штанге, и вращением кронштейна вокруг оси штанги добиться падения светового пучка от фонаря на зеркало. Снова затянуть винт. Комплект готов к работе.

Необходимо помнить, что в зеркале видно повернутое («зеркальное») изображение, поэтому для того, чтобы, например, прочитать надпись, нужен определенный навык.

В связи с тем, что в состав комплекта входят зеркала, изготовленные из стекла, при работе необходимо предохранять их от ударов. По окончании работы комплект разбирают, а его составляющие упаковывают.

Тот факт, что мы видим предметы, связан с тем, что они различным образом отражают, поглощают и пропускают падающий на них свет. Если некоторый предмет отражает свет сильнее, чем другие окружающие его предметы, то он будет казаться нам более светлым. Так, белый лист бумаги, лежащий на коричневом столе, кажется более светлым на фоне поверхности стола потому, что он сильнее отражает падающий световой поток. Черные тела сильно поглощают световой поток, поэтому они кажутся нам темными.

Поглощаемая часть энергии падающего светового потока превращается в тепло (поэтому, когда хотят, чтобы предмет сильнее нагревался от солнечных лучей, его красят черной краской). Степень поглощения характеризуется коэффициентом поглощения α = Ф_α/Ф_п, где Ф_α и Ф_п – энергии поглощенного и падающего потоков соответственно.

Отражение оценивается коэффициентом отражения ρ = Ф_ρ/Ф_п, где Ф_ρ и Ф_п – энергии отраженного и падающего потоков. Довольно много практических ситуаций, когда поверхность объекта должна обладать повышенной отражающей способностью. Для этого объект покрывают специальными составами или делают из материалов, обладающих высоким коэффициентом отражения. Например, это относится к космическим аппаратам, которые могут перегреться от постоянного воздействия солнечных лучей. Что касается зеркал, то они часто представляют собой стекло, на которое нанесен тонкий слой серебра или алюминия, хорошо отражающих свет. Зеркала имеют коэффициент отражения, близкий к единице.

Согласно закону сохранения энергии Ф_п = Ф_α + Ф_ρ + Ф_t, а сумма a+r+t = 1. Значения коэффициентов зависят не только от вещества объекта, но и от длины волны падающего светового потока.

Падающие на поверхность лучи отражаются под определенным углом. При зеркальном отражении (т.е. при высоком r) угол падения равен углу отражения (рис. 6.9).

Знание этого факта может быть использовано при подборе угла наклона зеркала при осмотре закрытых от прямого наблюдения мест.

В общем случае углы отражения зависят от материала и характера поверхности, на которую падает световой поток.
