для чего нужна паяльная маска

паяльная защитная маска печатной платы

Термостойкое покрытие, наносимое избирательно для защиты отдельных участков печатной платы в процессе пайки.

Защитная паяльная маска служит для защиты участков печатных плат от наплывов припоя. Существует 2 типа масок – сухая пленочная и жидкая. Сухая пленочная паяльная маска наносится методом ламинирования. Жидкая паяльная маска наносится методом сеткографии через сетчатый трафарет, причем существует 2 варианта: через готовый трафарет, когда в сетке уже сформированы все окна вскрытия и маска наносится только на защищаемые участки печатной платы (такой вариант имеет невысокое разрешение и применяется как правило на односторонних печатных платах ниже 3 класса точности) и сплошное нанесение маски с последующим проявлением с использованием фотошаблонов. Требования к совмещению фотошаблонов маски ниже, чем к фотошаблонам топологии, поэтому окна вскрытия должны быть шире контактных площадок. Это нужно учитывать при создании компонентов, особенно в САПР где этот параметр задается непосредственно в компоненте (например, ORCAD), как правило, размер вскрытия задается на 0,1 мм больше размера контактной площадки. Следует также отметить, что разрешение (мостики в маске) распространенных масок составляет не менее 0,15 мм, это нужно учитывать в компонентах с шагом выводов 0,5мм.

Для компонентов с мелким шагом можно применять специальные LDI маски. В этом случае размер вскрытия может быть на 0,05мм больше размера контактной площадки. Разрешение таких масок 0,10мм.

С разновидностями масок на производстве «Резонит» вы можете ознакомиться по ссылке. Рекомендуем также ознакомиться с познавательным видеороликом, в котором наглядно показан процесс нанесения паяльной маски.

Связанные термины

Паз на краю печатной платы, предназначенный для ее правильной установки и ориентации в процессе сборки печатного узла.

Отрезок проводникового материала, не входящий в рисунок печатной платы и обеспечивающий электрическое соединение между двумя точками проводящего рисунка на одной стороне печатной платы.

Источник

Паяльная маска, это просто

Пора повысить уровень качества изготавливаемых мною печатных плат.
После нескольких попыток использования ЛУТ я сразу перешёл на изготовление печатных плат фоторезистом.
Так как фоторезист позволяет сделать такое, что с ЛУТом это недостижимо. В своей статье я не буду повествовать как делать платы фоторезистом, а сразу перейду к нанесению паяльной маски.
Сначала делаю два фотошаблона один с дорожками и другой с контактами.

Далее уже на вытравленную и подогнанную печатную плату наносим паяльную маску.

Чтобы не пачкаться смешиваю пасту прямо на платке зубочисткой в пропорции 3 части резиста и одна часть отвердителя.

Тщательно всё перемешиваю и равномерно распределяю по платке.

Естественно так не оставляем. Нам понадобится трафарет. В качестве него отлично подойдёт кусок органзы натянутый на пяльцы. Конечно лучше специальный трафарет, заказал уже едит. Накрываем платку органзой и с помощью пластиковой карточки равномерно распределяем по платке.

После, нашу платку несём в тёмное место, в ванную комнату и даём полежать в темноте на росной поверхноти минут 20. Паяльная маска равномерно растечётся по платке. Потом подсушиваем плату на утюге ставлю на «1». Тут фото я не сделал как сушу на утюге. Сушим при температуре до 85 до тех пор пока плата не перестанет липнуть. Тут главное не перекалить, перекалите плата не проявится.
Итог, равномерный зелёный слой слегка просвечивающие дорожки.

Дальше накладываем фотошаблон контактных площадок.

И засвечиваем маску ультрафиолетовой лампой. Время засветки может быть от 10 до 20 минут.

После засветки, вы не увидите никаких изменений как это бывает с фоторезистом.
Проявляем нашу платку в растворе гидроксида натрия.

И вот оно чудо контактные площадки оголились.

И для закрепления сушим платку на утюге, но теперь ставим утюг на «2» температура 150 на минут так 45. Внимание плата не должна дымить. Если дымит значит высокая температура.

Следующий этап, это лужение контактных площадок сплавом Розе.

Теперь засверливаем плату и всё готово.

Конечно качество моей платки далеко от фабричной, не хватает нанесённой маркировки, это уже будет следующий раз. Для радиолюбительских поделок очень даже ничего.

И вот конечный результат.

Готовое устройство контроллер вентилятора охлаждения Смерч7.

Вот и всё на этом.
Всем всего самого хорошего и удачи на дорогах.

Источник

Путь от схемы до устройства. Часть 6: паяльная маска и шелкография

Если попытаться визуально сравнить нашу плату из пятой части с любой заводской платой, то в глаза сразу бросится основное отличие: практически на всех заводских платах дорожки покрыты каким-то защитным слоем, снаружи остаются только контактные площадки. Этот слой может быть зеленым, красным, синим, а иногда даже черным или белым. Так что же это такое, и зачем оно нужно?

Это покрытие именуется паяльной маской, и призвано защитить дорожки от окислов, случайных замыканий и перегрева текстолита при монтаже элементов. В добавок к этому производить монтаж элементов на плате покрытой паяльной маской намного комфортнее: припой не растягивается по дорожкам. Если же детали запаиваются феном, то это тем более актуально. Да и выглядит плата с маской гораздо привлекательнее.

На данный момент радиолюбителю доступны три вида паяльной маски:

Однокомпонентная маска предлагаемая нашими маленькими китайскими друзьями на деле все же является ремонтной краской. Например, ей очень удобно замазать место восстановления дорожек. Нет, как маску ее тоже используют, в этом случае не нужна печь (а УФ лампы нужны в любом случае), но по прочности она все же проигрывает двухкомпонентной. Существует и настоящая однокомпонентная паяльная маска, но встречается она гораздо реже.

Пленочная маска очень похожа на фоторезист и по виду, и по принципу работы с ней. Да-да, из фоторезиста тоже можно сделать защитное покрытие, но на деле это лишь подобие, которое не обладает ни химической ни механической прочностью. Она так же довольно редко встречается, довольно дорого стоит, и главное, для полноценной работы необходим вакуумный ламинатор (для полноценного прилегания маски к поверхности платы).

Наиболее оптимальным по соотношению цена/качество является двухкомпонентная паяльная маска. Существует возможность приобрести ее на развес, что делает маску еще более доступной.

Магазины и продавцы, услугами которых я пользуюсь.

Да, нанесение паяльной маски делает процесс изготовления платы еще более трудоемким, затратным по времени и требует новых инструментов и материалов. Но ведь настоящий радиолюбитель и не должен стоять на месте, приобретение новых навыков и знаний, это всегда хорошо.

Как обычно, разделим процесс изготовления платы на этапы:

Сверление заготовки, нанесение фоторезиста, экспонирование, проявка, травление. Все эти этапы мы рассмотрели ранее. Возможно кого-то и удивит тот факт, что первым этапом идет сверление, обычно мы это делали почти в самом конце, но в данном случае отверстия сверлит станок ЧПУ, и порядок будет именно такой. О подготовке файлов для станка и изготовлении платы с его помощью мы еще поговорим, а пока воспримем это как данность.

На второй фотографии можно заметить, что рядом с шаблоном дорожек есть еще один шаблон (на самом деле он там не один). Это и есть шаблон для паяльной маски. По принципу работы с ней, маска мало чем отличается от фоторезиста. Это точно такой же светочувствительный материал, с небольшими отличиями: он состоит из двух компонентов и он жидкий.

Ситуация, когда при нанесении не хватило маски, очень удручающе действует на психику, а значит необходимо рассчитать ее количество. На деле тут все просто: на 1 квадратный дециметр платы (10*10 см) с запасом хватает 2 грамм маски. Конечно тут все зависит от консистенции и способа нанесения, я же говорю о ситуации, когда маска ни чем не разбавлена (достаточно густая), и наносится через специальную сетку при помощи ракеля. Да, совсем небольшой расход.

Нет ничего страшного в том, что композита на сотые доли грамма больше чем положено. Но если речь идет о ситуации когда чего-то больше, то очень желательно, чтобы это был именно композит а не отвердитель. Опять же, на сотые доли, не более того, пропорции нужно соблюдать. Далее очень тщательно перемешиваем маску, и оставляем на несколько минут. А пока подготовим сетку.

Нанесение паяльной маски. К нанесению маски можно предъявить два требования: слой должен быть тонким и обязательно равномерным. Можно конечно попытаться справиться и подручными средствами (тут обычно в ход идут валики для краски, шпатели для заделки швов и прочий садовый инвентарь), но все же единственно правильным способом будет являться нанесение через трафаретную сетку.

Для сетки в продаже можно найти специальные рамы, на которые эта сетка натягивается. В моем же случае это обычная профильная труба 18 мм. Клей для сетки специальный, приобретается там же где и сетка. О натяжке сетки можно почитать здесь. Стойки по углам сетки приподнимают ее над заготовкой на 3 мм.

Периметр заготовки проклеивается на сетке малярным скотчем. Подготовим сразу два окна: для маски и шелкографии. Ракельная резина тоже специальная, и приобретена там же где и сетка.

Подготовленная маска наносится равномерным слоем на одну из сторон платы. После чего одним уверенным движением протягивается вдоль заготовки ребром ракеля, расположенного под углом. Главное, не останавливаться при нанесении. Конечно здесь нужен опыт, и со временем результат будет только лучше. А для тренировки можно использовать зубную пасту, например.

Экспонирование паяльной маски. Отличается от фоторезиста лишь временем экспонирования, в остальном все точно так же. Маска негативная (как и фоторезист, полимеризуется то, что было засвечено), значит закрываем только контактные площадки. Далее экспонируем.

Проявка паяльной маски. Опять же, все как с фоторезистом. Даже раствор тот же, потому после проявки фоторезиста его не выливаем, а используем дальше. И даже после проявки маски он пригодится, им мы проявим шелкографию и отмоем сетку от маски. Хочу вот на что обратить внимание: если маска глянцевая, то при проявке этот глянец легко повредить, потому в идеале к поверхности платы вообще нельзя прикасаться. Впрочем, если все сделано правильно, то маска проявляется очень легко.

Нанесение шелкографии. В принципе, нанесение обозначений элементов на плате это не самая необходимая вещь. Если без паяльной маски в некоторых случаях совсем тоскливо, то обозначение элементов это просто удобство при сборке устройства. Так что нанесем и маркировку. Для этого используется та же самая маска, только выберем синий цвет.

У нас маркировка с обратной стороны, потому допустимо нанесение без сушки. Точно так же замешиваем синюю маску и наносим ее на обратную сторону платы.

Сушка шелкографии. В печь на 45 минут при температуре 75°С.

Экспонирование шелкографии. Нам нужно только обозначение элементов, а значит шаблон используем негативный.

Проявка шелкографии.

Окончательная сушка. Выполняется при температуре 145-155°С в течении 50-80 минут. При этой температуре маска обретает окончательную прочность.

Пока сушится плата можно отмыть сетку от маски. С этим легко справляется проявочный раствор кальцинированной соды и посудная губка.

Обрезка платы. Конечно вовсе не обязательно делать это при помощи станка, но раз уж он сверлил отверстия, то и по контуру пусть вырезает тоже он.

Лужение. Здесь так же есть одна особенность: после печи медь на контактных площадках окислена, и лудить ее не так просто. Но исправляется это очень легко, достаточно на минуту опустить плату в воду, в которую добавлена лимонная кислота. Мы же ее используем для травления, так что это не проблема. Достаточно пол чайной ложки на пол стакана воды, и медь станет чистой и блестящей.

Источник

Состав и нанесение паяльной маски

Пайка на печатных платах сродни ювелирной работе. Проводить ее нужно очень аккуратно, так, чтобы поверхность не повреждалась. Нельзя допустить образование перемычек или мостиков, растекания или прилипания капель припоя, его неоднородного скопления.

Помочь провести работу с хорошим результатом может нанесение паяльной маски. По сути, имеется две главные функции составов: защитная и эстетическая. Красивая плата после обработки готова к высокоточной пайке. Припой будет попадать только в требуемые места будущих контактов.

Классы требований

Печатные платы сейчас используются повсеместно. Везде они играют ответственную роль, обеспечивая работу сложных электронных схем. Тем не менее, по результатам тестирования, оцениванию основных характеристик, в соответствии с ГОСТом выделяют два основных класса требований к паяльным маскам:

Полученные с помощью масок класса Н места пайки, гарантируют отсутствие кратковременных пауз в работе. Принадлежность к классу обязательно указывается производителем, должна быть учтена потребителем.

Способы нанесения

Защитные покрытия для печатных плат могут иметь разный состав, требуют нанесения по отличающимся технологиям. На этом признаке основана классификация паяльных масок.

Слой на поверхности можно нанести двумя способами:

Для печатания по трафаретам используют эпоксидные паяльные маски. Инициируют отверждение нагреванием или УФ облучением. Метод доступный, недорогой, но требует наличия сеткографических трафаретов. Точность нанесения паяльных масок оставляет желать лучшего.

Фотолитографический способ иначе называют фоторезистивным. Сейчас преимущественно применяются такие средства. Популярность объясняется возможностью создавать любые рисунки.

Фоторезистивные паяльные маски отличаются консистенцией, количеством компонентов. Средства с одним компонентам имеют однородный состав. Двухкомпонентные смеси доведены до гомогенного состояния при производстве.

Сухие и жидкие составы

Сухие паяльные маски обозначают аббревиатурой СПМ. Их выпускают в виде пленок различной толщины: от 50 мкм до 10 мкм.

Наносить СПМ непросто. Для этого требуется оборудование, выполняющее вакуумное ламинирование. Поверхность платы перед нанесением покрытия нужно тщательно очистить, иначе пленка не прилипнет хорошо.

После вакуумирования плату следует экспонировать и проявить. Состав для проявления может иметь органическую или водно-щелочную природу. Часто для создания щелочной среды используют кальцинированную соду. Последней стадией является задубливание. Так называют обработку платы нагреванием или облучением УФ для окончательного формирования слоя.

Жидкие паяльные маски обозначаются сокращением ЖПМ. Наносят их одним из двух способов.

При работе над мелкими сериями печатных плат используют трафаретное нанесение.

В процессе выпуска больших серий продукции паяльные маски наносят с помощью специального оборудования, создающего ниспадающий ламинарный «занавес». Затем проводят экспонирование, проявление и задубливание обработанной платы.

С помощью ЖПМ и трафаретом паяльную маску можно нанести в домашних условиях своими руками. Все операции вполне доступны и регулярно выполняются мастерами и любителями.

Пайка с самым маленьким шагом становится реальным делом. Печатная плата, предварительно защищенная маской, сможет работать долго и надежно.

В интернет-магазинах продают однокомпонентные маски, которые застывают при облучении УФ лампами. Обработка плат происходит так. По центру и бокам наносят небольшое количество жидкого паяльного состава.

Придавливают прозрачной твердой пленкой (лавсановой или другой) и растирают ластиком или придавливают толстым стеклом.

Паста под пленкой должна равномерно распределиться тонким слоем, приобретя светлый оттенок (обычно светло-зеленый). После этого аккуратно накладывают шаблон.

Просвечивают ультрафиолетом 40 минут, снимают шаблон и засвечивают еще час. Нюансы нанесения могут отличаться, но в целом смысл состоит в том, чтобы паста равномерно распределилась и застыла.

Источник

Немного о паяльной маске.

Здесь на Драйве и не только паяльную маску применяют повсеместно и на вид никаких трудностей в ее освоении нет, но это только на вид.
Замучив CAMOKAT-BETEPAHA и KSB31 решил написать про те моменты которые мне были не понятны, и ошибки которые я совершил.

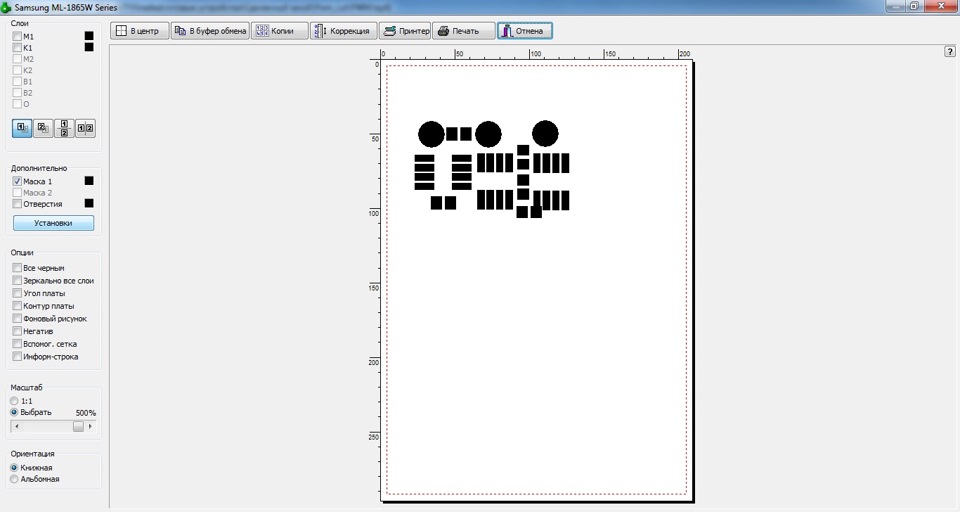

Начнем с самого начала, вывода на печать.

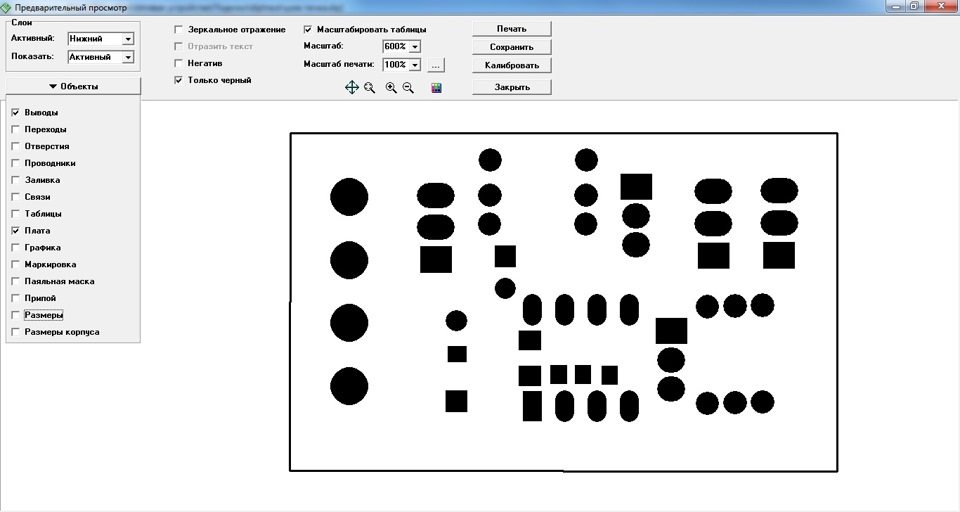

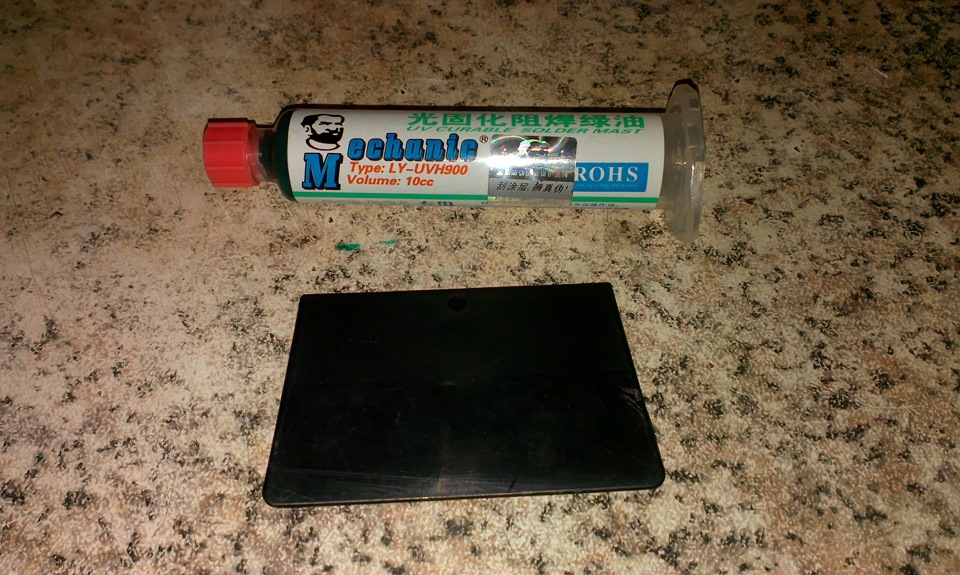

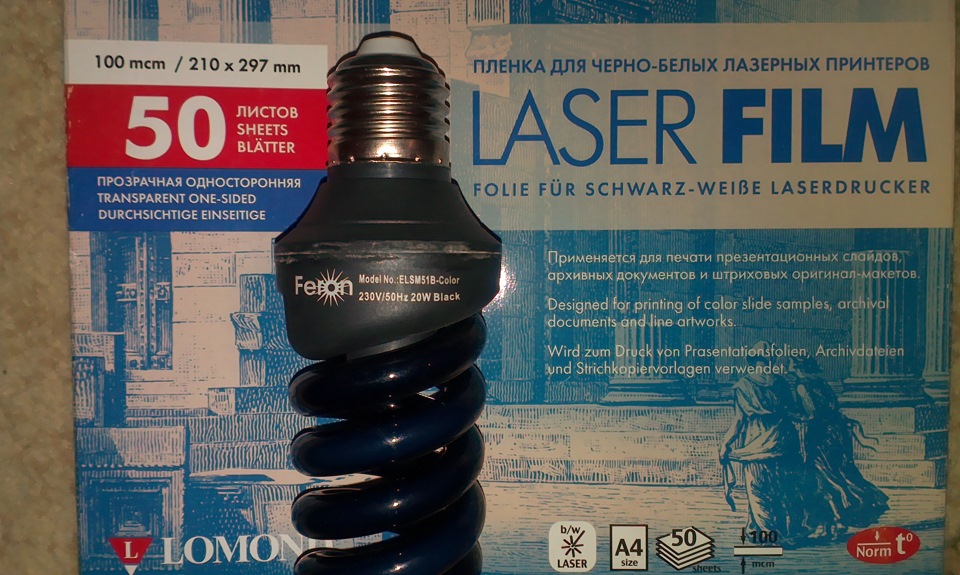

Так как я использую однокомпонентную паяльную маску с ультра фиолетовым отверждением, то мне нужны что бы контактные площадки не засветились (были позитивными).

Дальше наносим чуточку маски на печатную плату, и обязательно перемешиваем(для ровной пигментации), сверху кладем пленку (что на фото), (предварительно протер матовую сторону средством для снятия лака что бы пленка была более прозрачна). И ракелем растираем маску, тонким слоем.

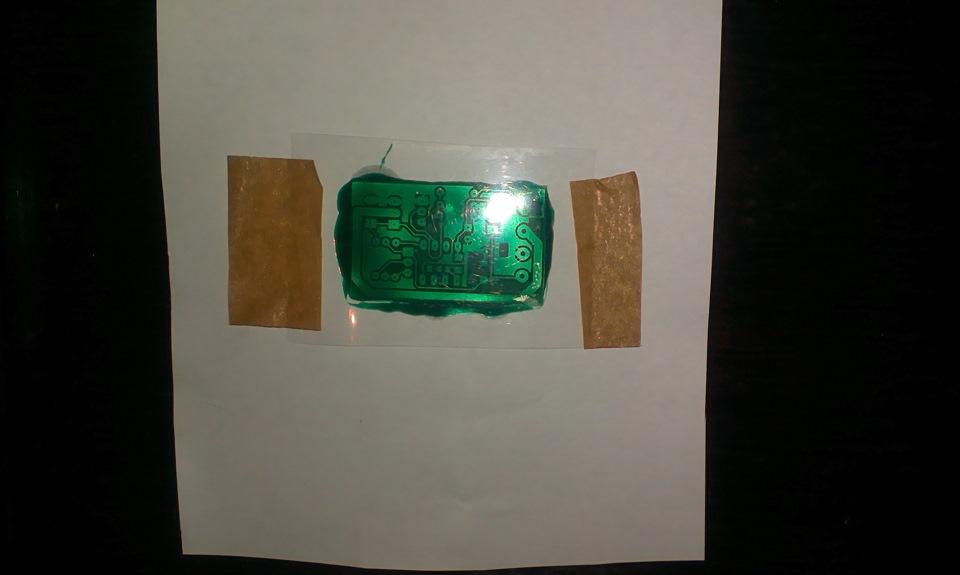

Растереть маску нужно до светло зеленого цвета. Именно до светло зеленого цвета, иначе маска прилипнет к пленке. (Цитата с форума)

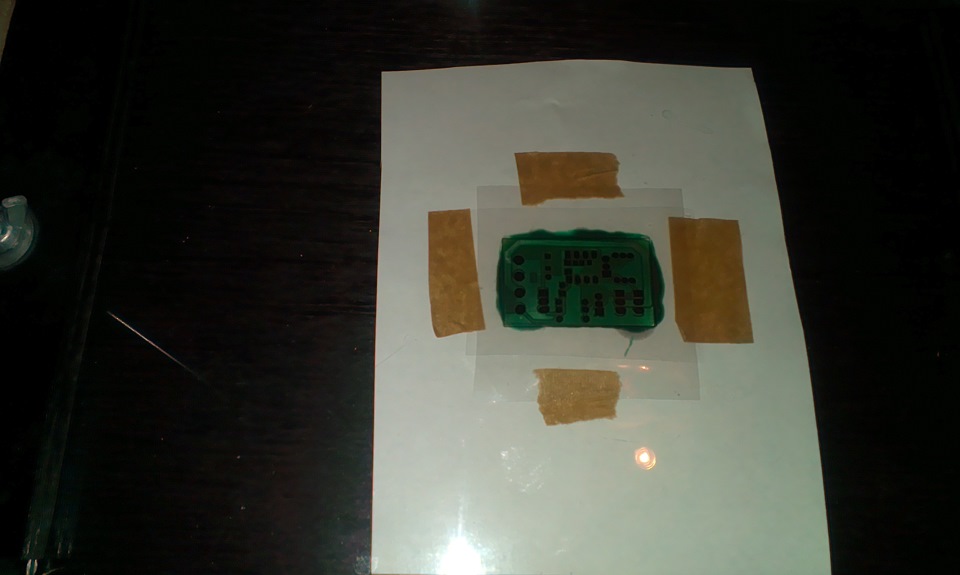

Сверху кладем шаблон (один слой) а на него стекло, так как я стеклом прижимал очень сильно у меня вся маска оставалась на пленке и поэтому конечный результат получился с десятого раза.
ЭТО МОЯ ПЕРВАЯ ОШИБКА
Существенные моменты: плата должна иметь технологический край на котором должна оставаться фольга (достаточно иметь такие поля с двух сторон от рисунка). При изготовлении плат с помощью ФР это, как правило, получается автоматом.
Также важно, что бы поверхность платы была чистой, причем с обратной стороны тоже. Один неудачный експеримет был связан с забытым на обратной стороне ценником на стеклотекстолит…(Цитата с форума).

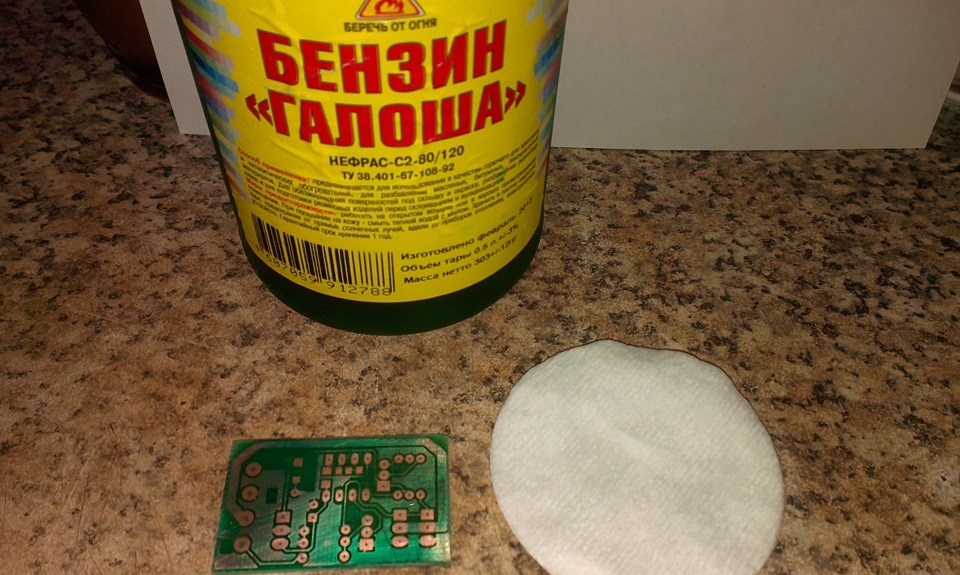

Далее протираем не засвеченную область обычным ватным тампоном, если не оттирается то смачиваем его бензином галошей или чем нибудь аналогичным.
На этом этапе маску еще можно безболезненно снять. Для этого нужно плату отмачивать в растворителе для нитрокрасок на протяжении тридцати минут. (Цитата с форума).

А ЗДЕСЬ ВТОРАЯ ОШИБКА
Плата размерами должна быть чуть больше, т.к у меня не так, то по краям платы слой маски очень мал или его и вовсе нет.

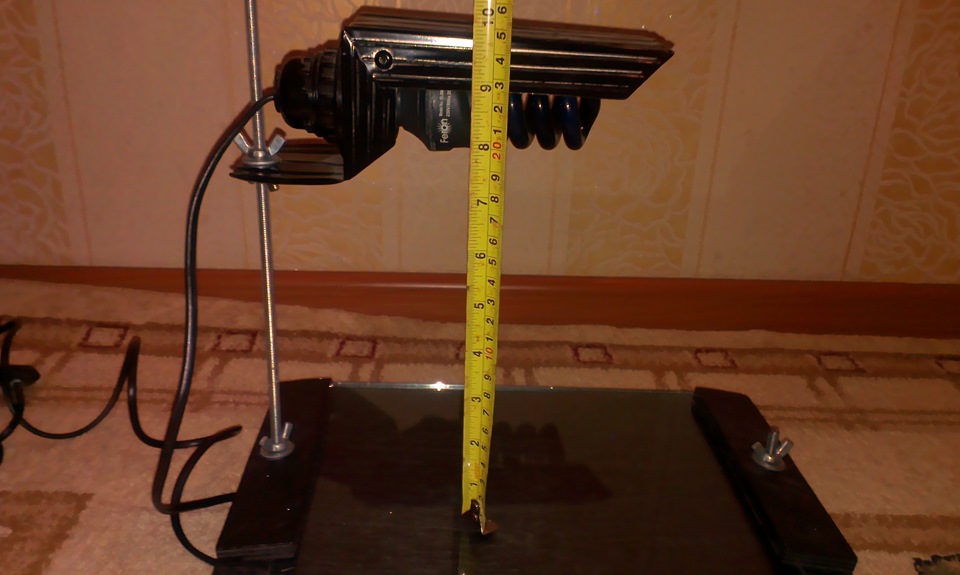

Потом выдерживаем еще час под лампой, для окончательной полимеризации.
